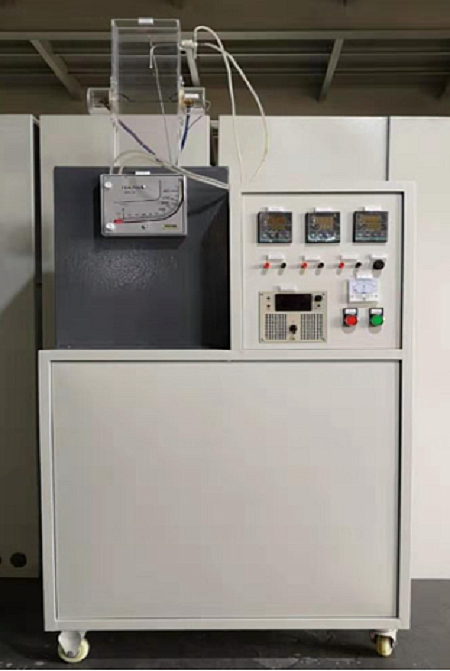

對流換熱綜合實訓裝置

MYR-17D 對流換熱綜合實訓裝置-介紹：

一、實驗目的：
1、了解對流放熱的實驗研究方法。
2、測定空氣橫向流過單管表麵時的平均放熱係數α，並將實驗數據整理成準則方程式。
二、主要配置：
    工頻離心風機、組合式有機玻璃風洞、實驗管及其加熱器、固體調壓模塊配電位器調節加熱功率、控製箱、萬能信號輸入巡檢儀、功率表、調壓器、畢托管、傾斜式微壓計、電位差計、不鏽鋼可移動實驗台。
三、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率500W。
2、離心風機：電壓220V，功率：85W，風量：1000 m3/h；有機玻璃實驗本體。
3、被加熱金屬管（304不鏽鋼）：Ф3-6mm之間任選，每台3種不同尺寸規格。
4、矽整流器：輸入220V,輸出:電壓0—12V，電流0--100A；
5、電位差計：UJ36a直流電位差計。
6、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
7、溫度測量：測量係統配置有智能溫度控製儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。手動風門調節風量。
8、外形尺寸：600×400×1200mm，外形為不鏽鋼可移動支架，帶雙刹車輪。

---
