活塞式壓氣機性能實訓裝置

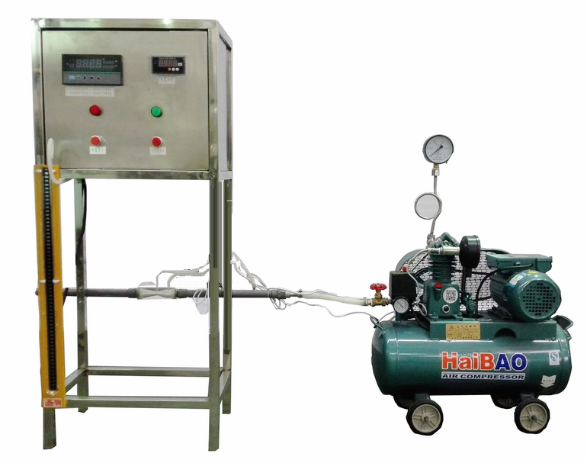

MYCN-21 活塞式壓氣機性能實訓裝置了解活塞式壓氣機的工作原理和構造；根據實驗測量的數據，掌握計算理論軸功率、等溫壓縮軸功率、壓氣機效率和容積效率的方法；分析影響壓氣機性能的因素。

一、實驗目的：
1、了解活塞式壓氣機的工作原理和構造。
2、根據實驗測量的數據，掌握計算理論軸功率、等溫壓縮軸功率、壓氣機效率和容積效率的方法；分析影響壓氣機性能的因素。
二、主要配置：
1、單缸活塞式壓縮機，
2、電動機0.75KW，
3、電動機支撐裝置，
4、稱重傳感器測量電動機力矩，數顯電動機轉速表，
5、文丘裏流量計及差壓傳感器，
6、缸體壓力表，罐體壓力表，
7、各點溫度由PT100鉑電阻測試，
8、電動機的轉速用變頻器調節，
9、數顯8路萬能信號輸入巡檢儀測量顯示電動機扭矩g、電動機轉速n/h、缸體壓力和罐體壓力Pa、出口流量m3/h、各點溫度℃
三、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率750W。
2、單缸活塞式壓縮機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
3、文丘裏流量計配差壓傳感器測量流量：量程0-1000Pa，精度0.5級。
4、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、流速、轉速等實驗全部測量參數，。
5、外形尺寸：1500×500×1500mm，外形為不鏽鋼支架，
