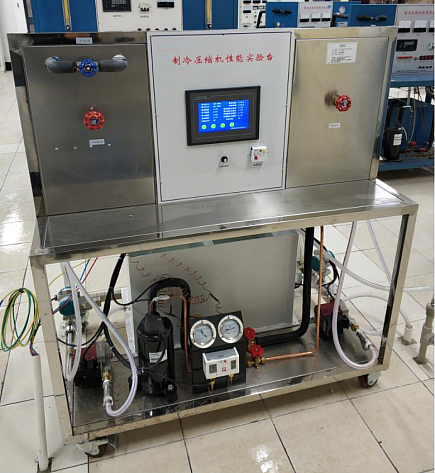

製冷壓縮機性能實訓台

一、MYCN-12B 製冷壓縮機性能實訓台-是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控製以及製冷係統的，可測製冷量、功率和計算製冷係數，並可進行熱平衡計算。

二、主要技術參數：
1、輸入電源：單相三線～220V±10% 50Hz溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m.
2、外觀
不鏽鋼實驗台，正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
3、製冷係統
壓縮機、冷凝器、幹燥過濾器、手動節流閥、儲液器和蒸發器。製冷劑：R22 ；製冷量：3900W。
4、循環水係統
（1） 水泵2隻：額定揚程：6~12m；
（2） 冷凝器循環水箱和蒸發器循環水箱
（3） 加熱器1隻（功率1000W）：輸出功率可通過電位器進行調節，用於加熱蒸發器循環水。
5、測量儀表
（1） 壓力傳感器2隻（精度0.5級）
量程為-0.1～1.8MPa和-0.1～3.6MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
（2） 流量傳感器2隻
采用渦輪流量傳感器，量程為0.04～0.25m3/h，分別測量冷凝器和蒸發器冷卻水流量
6、控製儀表
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
7、設有漏電保護、可對人身及設備進行有效保護。
8、顯示
 嵌入式7寸觸摸屏顯示所有數據。

---
