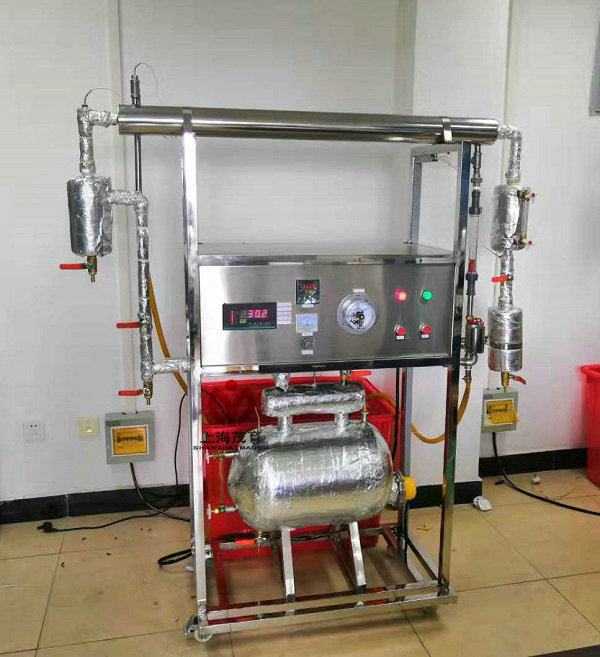

蒸汽冷凝時傳熱和給熱係數測試實驗裝置

MYR-2B 蒸汽冷凝時傳熱和給熱係數測試實驗裝置-介紹：

一、實驗目的：
1、測試蒸汽在水平管內[管外為自來水時]的傳熱係數和給熱係數。
2、提供具有設備實物照片、設備流程圖及實驗使用步驟，
二、主要配置：
電蒸汽鍋爐、套管換熱器、蒸汽冷凝罐、蒸汽及水流量測試設備、加熱由固體調壓模塊無級調節，由多路巡檢儀顯示的溫度測試係統，不鏽鋼台架及控製屏等。
三、技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率8.0KW。
2、電加熱總功率：≦8.0KW，蒸汽控製壓力表：0-0.4MPa。
3、冷水流量測量：采用轉子流量計，量程：40-400L/h。
4、套管換熱器：內管內徑Φ18mm，內管外徑Φ20mm（紫銅管）。外管內徑Φ52mm，外管外徑Φ57mm （304不鏽鋼管），管長1200mm。
5、蒸汽發生器上有安全閥、壓力表繼電器、溫度控製器三種安全保護裝置。
6、溫度測量：測量係統配置有智能溫度控製儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
7、外形尺寸：1500×500×1700mm，外形為不鏽鋼可移動支架，帶雙刹車輪。

---
