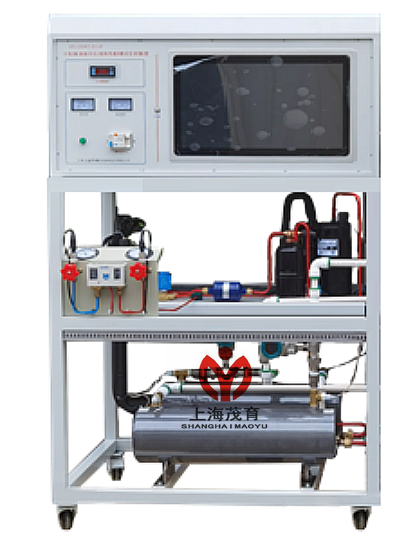

水冷式製冷機性能實驗平台

、MYCN-36 水冷式製冷機性能綜合實驗平台-實訓項目功能

1、采用水冷式機組,配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件,並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。
2、製冷劑流量自動/手動調節:可在不同蒸發環境下采取實驗數據。如:過熱,過冷等。
3、熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理
4、了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法
5、利用蒸發器液體載冷劑循環法(主測法)求製冷壓縮機製冷量
6、利用水冷冷凝器熱平衡法(輔測法)求製冷壓縮機製冷量
7、主、輔測製冷量相對誤差的計算與分析
8、製冷機組能效比的計算與分析
9、學會使用軟件輔助計算,輕鬆的製冷劑性能的計算(物熱力學與熱物理據運行據數據,製冷劑的比較)、組件計算 、組件效率的計算。
10 學會使用軟件計算各種製冷循環中,係統中組件參數以及性能係數、質量流率,配管尺寸等參數
二、裝置特點
1、本實訓裝置按照國際標準GB/T 5773-2004容積式製冷壓縮機性能實訓方法建立,以“蒸發器液體載冷劑循環法”為主要測量,以“水冷冷凝器量熱器法”作為輔助測量
2、采用1匹製冷機組,冷凝器和蒸發器均(jun1)為板式水換熱器,係統結構緊湊、布局合理,造型美觀大方
3、製冷流量控製量控係統
1)★在蒸發器不同壓力下,實現壓縮機在不同製冷量的測試,具有壓縮機過冷/過熱自動調節
2)★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法,操作調節方式,技術參數調整.
5)模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度,可根據溫度實時調節機組過冷度。過熱度。
6)雙向流量控製模塊:通過自動調節提高冷媒流量,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。
三、技術性能
1、輸入電源:單相三線~220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<2.5kVA
4、製冷劑:R22
5、製冷量:1.3kW
6、外形尺寸:110cm×70cm×150cm
四、基本配置及功能
1控製屏:采用雙層亞光密紋噴塑結構,造型新穎。最上層布置製冷係統,可直觀展示製冷係統結構;正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪,便於移動和固定。
2交流控製單元:單相三線220V交流電源供電,經漏電流保護器控製總電源,動作電流30mA
3製冷係統:1匹全封閉壓縮機、板式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和板式發器
4冷卻循環水係統:教室自行接入自來水。
*5、軟件顯示
1)、分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式,可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質;並可以貯存、查詢15組功率和功率因數的測試數據。
     2)、 采用PT100鉑電阻作傳感器,測量範圍-50~150℃。,共測10組溫度參數由21寸觸摸屏主機顯示,分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度。
3)、壓力變送器(精度2.5級):量程為-0.1~1.5MPa和-0.1~3.5MPa,分別實時測量製冷係統低壓側壓力和高壓側壓力。
6、係統過壓力保護:
高低壓壓力控製器1隻:實時監測製冷係統低壓側壓力和高壓側壓力,當高壓高於設定值或低壓低於設定值時,控製器發出控製信號切斷壓縮機電源
7、流量計2隻(精度0.5級)
渦輪流量計,4-20MA:量程為16~160ml/min,分別測量冷凝器和蒸發器冷卻水流量,21.觸摸屏主機顯示參數
8、★嵌入式21寸觸摸屏主機:
係統由顯示模塊、功能模塊、上們機軟件3部分組成嵌入式觸摸屏主機,采用觸摸屏控製,可直接進入係統調節,
1)、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態(選配)。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示:可顯示溫度實時曲線
4)、具有上位機調節和手動調節功能
5)、可自行製冷係統製冷劑流量設定最小開度。
6)、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示:控製對象為最大 5000 開度設定。
8)、軟件控製,能在線控製係統的溫度,讀取機組在最佳溫度係統製冷冷媒的流量開度數,調整製冷機組的過熱度,過冷度。該文本顯示界麵的左側,以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動製冷係統中冷媒,如: R134AR22R410A 等其它冷媒。
10)、手動4 路實時溫度顯示:控製器同時檢測係統的製冷多點溫度,來控製機組過冷/過熱度。
11)、顯示界麵上29 路參數控製參數設置/查詢:控製器內所有與控製相關的溫度參數、時間參數、控製參數、等29個參數都可以調整,以適應製冷/熱泵/冷庫/水機等設備。
    12)、4路用戶模擬環境數據入:在調試中通過軟件模擬設定,可模擬製冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個製冷機組的特點來設定的標準開度值。
13)、F)、多達 8 路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控製範圍:2-15 攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置:控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能:在機組開發和調試階段,可以通過控製器手動調節功能,取得有效的試驗數據。
*五、製冷/空調係統操作軟件:
是為學習、實驗、實訓、而設計的製冷教學、管理、應用軟件,軟件支持在線選型,輕鬆的進行各種組件製冷量、特性、製冷劑的計算,還可以詳細的分析計算出各係統、壓縮機、冷凝器、蒸發器的性能分析報告,是不可多得的製冷係實訓應用軟件,軟件可有效計算分析製冷係統中的特性,是工作學習的好幫手。PC版本軟件支持在PC上進行製冷係統各組件模擬運行,模擬效果非常之逼真,可以獲取詳細的參數並進行計算,還可以繪圖。
主要功能
1)製冷劑性能的數據獲得(物熱力學與熱物理據運行據數時,製冷劑的比較)、組件計算 、組件效率的計算。
2)瞬間動態仿真對象的冷卻:如:其冷卻期間的評估。
3)周期分析:例如一個和兩個階段的周期比較。
4)係統尺寸:獲得組件的大小與一般的尺寸標準。
5)過冷溫度的設定、過熱度加載選擇計算
6)提供便捷的製冷係統使用方法,支持在PC上模擬製冷的效果,可以製作壓焓圖,可以測試製冷係統是否可以正常運行,非常廣泛應用於高校學習、實訓。
7)軟件把可數據獲得應用製冷管道管徑選型、製冷劑物性組件、計算製冷劑物性、計算製冷劑管道壓降。您就相當於有了個助手和顧問,可以計算所有製冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環製冷模型和計算製冷劑管尺寸的模型。
8)軟件可獲得幾個不同的單步和雙步製冷機械加工模數。第4步中也可計算製冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程:
9)計算熱力性質和各點:可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10)獲得製冷狀態圖:為所有製冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖);甚至還可以按按扭將計算過的循環過程順序插到圖
11)8種選擇循環圖標,可以根據自己的參數來設定製冷循環,單級循環和多級循環均可以實現,不僅有各種製冷劑的物性參數表。如進入5號壓縮參數設定界麵,等待參數設定完畢,點擊計算按鈕;當參數計算完成,可查看各壓力點參數以及性能係數、質量流率,配管尺寸等參數
12)壓焓圖,PC係統模擬計算運行條件與已知組件的係統評估操作,係統效率和建議,評價降低能耗。
