熱泵與製冷係統技能實驗裝置

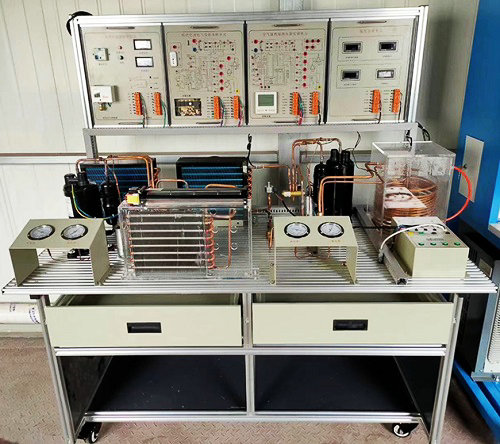

一、產品概述：
MYN-508B2熱泵與製冷係統技能實訓裝置包含了製冷、熱力學、傳熱學和電氣控製等技術，主要由熱泵型家用空調係統和空氣源熱泵係統兩大部分組成。在鋁合金導軌式實訓台上安裝冷凝器、蒸發器、節流裝置、壓縮機、控製電路等，構成一個典型的製冷裝置，電氣控製采用掛箱式，能進行製冷係統的組裝、調試、運行，真實呈現製冷裝置的工作過程，通過對製冷係統的安裝、保壓、檢漏、抽真空、電氣連線、加氟、係統調試及工況調整等，完成對學生的現代製冷與空調係統設備安裝、調試和維修技能訓練。

根據項目教學，可完成以下典型工作任務：
任務一：熱泵型家用空調係統：
包含：熱泵型家用空調係統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、係統調試及工況調整等。
任務二：空氣源熱泵係統
包含：空氣源熱泵係統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、係統調試及工況調整等。
任務三；電子節流係統的應用，熱泵時的調節，控製原理
二、熱泵與製冷係統技能實訓裝置技術參數：
1、輸入電源：單相交流220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2kW
4、製冷劑：R22
5、外形尺寸：160cm×80cm×155cm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、係統組成：
1、熱泵型家用空調係統
該係統主要由製冷與電氣兩部分組成，製冷部分采用敞開式結構，將真實的製冷係統的各部件在實訓台麵上展現出來，各部件之間采用可拆卸連接器連接；並設有相應的壓力、溫度傳感器和儀表指示；電氣部分采用通用的控製線路板，內容覆蓋大部分空調控製電路，有電源轉換電路、紅外接收電路、溫度采集電路、輸出驅動電路等。
熱泵與製冷係統技能實訓裝置具體配置如下：

2.空氣源熱泵係統
該係統主要由四部分構成，分別是壓縮機、沉浸式冷凝器、節流裝置、風冷蒸發器。利用壓縮機驅動管道內的製冷劑循環流動，不斷的蒸發冷凝，通過製冷劑溫差吸熱和壓縮機壓縮製熱後，把外界的熱量源源不斷的聚集到熱泵主機上的沉浸式冷凝器上，使儲水器中的水溫迅速上升。係統各部件之間采用可拆卸連接器連接；可對係統進行組裝、調試、運行，工況調整等操作，采用有機玻璃儲水箱，可直接反應出效果。
具體配置如下：

3、實訓桌：
實訓桌采用工業標準鋁型材件與鈑金結構件拚裝而成，結構堅固，造形美觀大方；設有二個大抽屜，用於放置實訓導線或工具等。實訓桌台麵用於放置熱泵型家用空調和空氣源熱泵係統的元器件並提供一個寬敞舒適的工作台麵，學生可以在工作台麵上將製冷係統的器件任意安裝，實訓桌還設有四個萬向輪，便於移動和固
四、實訓功能：
1、製冷係統組成和連接
2、控製係統及應用
3、製冷原理及性能調節
4、製冷熱力學及熱傳遞
5、安裝、連接、故障診斷與調試
6、空氣源熱泵原理
7、電子控製係統調節係統的應用
8、熱泵原理
