淺談電氣自動化火災監控係統的注意事項

摘　要：通過介紹電氣綜合自動化控製係統的功能．討論了目前電氣自動化控製係統的設計思想，展望了將來對電氣自動化控製係統的發展趨勢。設各智能化水平的提高使得對現場設備狀況的精確掌握成為可能，通訊技術的發展則為大容量的數據傳輸提供了平台。在工業自動化領域，基於Pc的控製係統以其靈活性和易於集成的特點正在被更多的采納。近年來電氣火災居高不下，電氣自動化火災監控係統已經逐漸成為建築消防電氣設計中必須考慮的重要部分。文章概述了電氣自動化火災監控係統的組成及原理，並結合工程設計實例給出相關的係統結構方案。最後針對剩餘電流式電氣火災監控探測器在項目應用中應注意的問題進行了探討。
一、電氣火災原因淺析：
電氣火災發生的原因很多，短路、絕緣老化、過流、接地故障、接觸不良、家電或電熱設備引燃可燃物等等。從本質上講，在所有電氣火災起因中最終都是引起短路造成的，而短路火災中90%是由於漸變型故障引起的短路。漸變型故障是有發展過程的，在這個過程中所表現出的能力釋放，直接地表現為溫度或電弧，實質上是漏電流增大。過流負荷、接觸不良、家電或電熱設備等這些故障的發展過程中，同樣也伴隨著漏電電流的增加。因為漏電電流比較小，常不足以使過流保護設備（斷路器、熔斷器）動作，幾百毫安的漏電電弧產生的局部高溫達2000℃以上，足以引燃周圍的可燃物發生火災，其隱蔽性常常最終導致火災的發生。
這類電氣火災的引發是由於非正常的的漏電流（即使是很小的值）所引發的，為隱蔽性故障，如果不利用一定的技術探測手段是無法知曉的，故障的持續發生最終可能會導致電氣火災事故。故需要有專門檢測線路中剩餘電流（又稱泄露電流或漏電流）的裝置，用來測量在無施加電壓的情況下，電氣中帶相互絕緣的金屬零件之間,或帶電零件與接地零件之間,通過其周圍介質或絕緣表麵所形成的電流，從而實現該類電氣火災的提前預警，達到消除火災隱患的目的。
二、電氣自動化火災監控係統：
 電氣自動化火災監控係統是指當被保護線路中的被探測參數超過報警設定值時，能發出報警信號、控製信號並能指示報警部位的係統。電氣自動化火災監控係統是一種電氣火災預防的手段，是作用於電氣火災發生前的一種實時監控係統，與作用於火災發生後的“火災自動報警係統”在承擔任務、功能和采取的技術手段等方麵均是不同的，兩者不能混淆和取代。
3.1 監控係統基本原理：
電氣自動化火災監控係統是集監測、報警、控製、集中管理於一體，總線上一般接監控探測器或監控單元，與主機進行通訊，傳送全部數據采集信息。主機采集接收的數據，監測被探測電氣線路三相電流、剩餘電流、溫度、電壓等參數的變化，以及反饋當前回路狀態等信息。當被測線路發生異常時，電氣火災監控探測器通過互感器、溫度傳感器等工具采集信號並處理，當監測值超過設定閾值並且達到觸發時間時發出報警信號，同時將報警信號上傳至監控設備中，經進一步識別判定，監控主機發出火災報警信號，報警指示燈亮，報警聲音帶卡，並在顯示屏上提示報警信息，指定報警位置，值班人員迅速進行檢查處理，將報警信息發送至集中控製台，同時也可由值班人員通過監控設備控製切斷故障回路電源，聯動其他消防設備，從而達到預防電氣火災的發生。
三、注意事項：
3.1 適用電氣自動化火災監控係統配電係統的保護接地形式
1） 配電係統的接地形式
TN係統的定義：電力係統有一點接地，電氣裝置的外露可接導體通過保護線與該地點相連接。
TN係統可分為：TN-S係統，整個係統的中性線（N線）和保護線（PE線）是分開的；TN-C係統，整個係統的中性線和保護線是合一的；TN-C-S係統，係統中有一部分的中性線和保護線是合一的。
TT係統的定義：電力係統中有一點直接接地，電氣裝置的外露可導電部分通過保護接地線與電力係統接地點無關。
2） 不同的接地係統應注意的問題
剩餘電流式電氣火災監控探測器安裝時，必須嚴格區分N線和PE線，三極四線式或四極四線式的N線應接入剩餘電流互感器。通過互感器的N線，不得作為PE線，不得重複接地或接設備外露可接近導體。
在TN係統中，必須將TN-C係統改造為TN-C-S,T N-S係統或局部TT係統後，才可安裝使用剩餘電流式電氣火災監控探測器。在TN-C-S係統中，監控探測器隻允許使用在N線與PE線分開部分。
3.2 剩餘電流互感器的安裝
1）剩餘電流互感器穿線
剩餘電流互感器在穿線前應分清電網中的相線，N線以及PE線。相線和N線必須一同穿過剩餘電流互感器，PE線不能穿過互感器。在係統中，如果N線未與相線一起穿過互感器，一旦三相負載不平衡，N線將有電流流過，探測器檢測到電流信號，即發生誤動作。不同回路間的N線不得多點相連或重複接地，否則會造成誤動作，在係統試運行時出現漏電流值過大而出現報警，很大一部分均是由此類情況造成。如果PE線同N線及相線一起穿過互感器，也會造成監控探測器的拒動作或誤動作。剩餘電流互感器應該安裝在便於檢修的地方，盡量遠離強磁場。互感器的安裝沒有方向問題，互感器可以直接掛在線纜上，也可以固定在配電箱中。
3.3 電氣自動化火災監控探測器的參數設置：
動作電流值的確定，往往要根據現場回路後負載的正常漏電流的值來確定。實際情況電力係統中，不同回路的正常漏電流是不同的，額定剩餘電流不動作值應不小於被保護電氣線路和設備正常運行時泄露電流最大值的2倍。被保護電氣線路正常運行時的漏電流值應控製在小於500mA，若泄露電流大於500mA，則應將監控探測器設置在下一級供電回路中，或者對線路或設備進行檢查或更換。對於被保護線路為動力線路，為避免大型設備啟動瞬時對地泄漏電流太大引起裝置報警動作,應將監控探測器的動作時間延長避過設備啟動時的不正常漏電，防止誤動作。
剩餘電流電氣火災監控探測器一般並非單獨使用，而是與電氣自動化火災監控設備相配套使用，當有漏電故障發生時，並不會馬上發生火災。如果監控探測器保護時自動切斷保護對象的供電電源，可能造成其他不可預知的危害。故剩餘電流式電氣火災監控探測器宜用於報警，不宜自動切斷電源。有電氣火災監控設備時，將故障信息上報主機設備，由值班人員確認該故障信息並根據實際情況執行下一步操作。
3.4 漏電故障檢查：
剩餘電流式電氣火災監控探測器一般安裝於電力係統配電櫃的出線端（變配電所）或樓層配電箱進線處。當被保護線路或設備發生漏電故障時，並不能斷定具體故障的點或位置，需逐一查看安裝點後各個線路及設備，這也是一項比較繁瑣的工作。

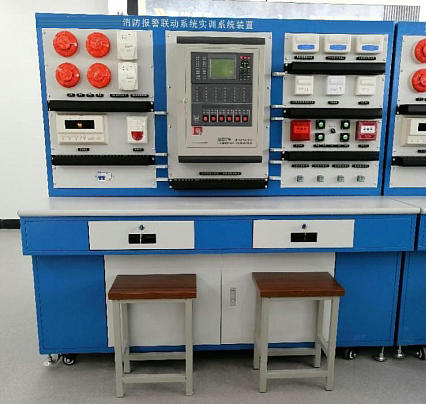

首先，區分漏電故障的原因，是由於接線不規範或接線錯誤引起的，還是設備或線路故障或者新增負荷引起的。在新運行項目中，很多情況都是由於接線不規範或接線錯誤導致，此時需要對保護線路的接線一一改正過來。將被保護線路中設備都正常運作之後如果剩餘電流值在預計範圍內，基本可以確定線路已正常。接線錯誤引起的剩餘電流往往比較大。其次，采用儀表檢測法、分別斷電法（逐一排除法）、停電測量法等方法檢測漏電的具體部位。其中最有效及方便的方法就是分別斷電法，這種方法可以逐一縮小故障地點，最終發現故障原因。在不允許停電的情況下，我們一般采用觀察法及儀表測量法進行。觀察法主要是觀察線路中有無明顯的接線錯誤或者拉弧現象；儀表檢測法中我們需要有專門的手持漏電檢測裝置，來檢測各個回路中漏電的大小，根據大小來定位。 一、消防報警聯動係統實訓裝置-概述
本係統在智能建築中通常被作為智能建築三大體係中的BAS（建築設備管理係統）的一個獨立的子係統。該係統是通過消防係統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，並通過相關信號以實現消防的聯動控製。係統能進行各種模擬火災和報警聯動操作演示、係統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
二、技術參數
1. 實訓台工作電源：AC220V±10% 50Hz
2. 工作環境：環境溫度範圍為-20℃～+45℃ 相對濕度＜85%
3. 外形尺寸：1668mm×805mm×1484mm
三、實訓內容：
1. 係統設備認識及接線操作
2. 報警控製器、短路隔離器、聯動接口模塊的的安裝與連接
3. 火災顯示盤的安裝、連接與使用
4. 各種火災探測器的安裝與連接
5. 智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6. 元件地址編碼設置
7. 係統的管理操作
8. 係統的數據查詢操作
9. 設備啟停操作
10. 單點操作
11. 聯動編程
12. 線路故障的判斷與處理
13. 程序設置錯誤的判斷與糾正
14. 設計並安裝一個簡易應用係統

---
