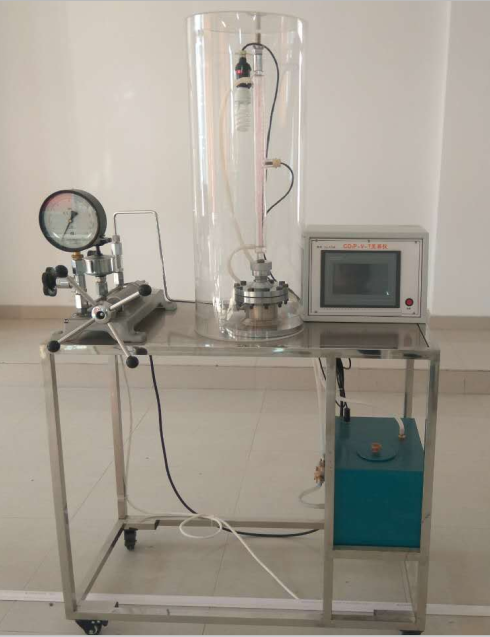

二氧化碳P-V-T關係儀（數據采集型）

一、MYR-8A 二氧化碳P-V-T關係儀(數據采集型)主要用途：
1、測定CO2的P-V-T關係，在P-V坐標中繪出t為20℃,27℃，31.1℃,50℃四種等溫曲線，與標準試驗曲線及克拉貝隆方程和範德瓦爾方程的理論計算值相比較並分析差異原因。
2、觀察臨界狀態，測定CO2的臨界參數(Pc,Vc, tc)，將實驗所得的Vc值與理想氣體狀態方程及範德瓦爾方程式的理論計算值作一比較，簡述其差異原因。
3、測定在不同壓力下飽和蒸汽和飽和液體的比容（或密度）及飽和溫度和飽和壓力的對應關係。
4、觀察凝結和汽化過程及臨界狀態附近汽液兩相模糊的現象。

二、技術參數：
1、外形尺寸：1000×400×1600mm
2、工作電壓：220V  功率：1.6KW
3、壓力校驗儀：測量範圍  1—60Mpa；基本誤差 實際測量值的±0.5%；
4、恒溫水浴：溫度顯示分辨率  0.1℃，可調節控溫， 精度  ±0.5℃。
5、水循環連接軟管：矽膠管，整個循環係統無腐蝕
★6、熱水循環泵：供電24V，揚程6米，高性能耐瓷軸和陶瓷軸套電機，環氧樹脂灌封，耐溫可達100°以上，無腐蝕。
★7、嵌入式一體化7寸觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
8、實驗台：不鏽鋼，底部裝有腳輪，移動方便。
★9、為提高此實驗儀器安全係數，高壓玻璃管及設備耐壓承限須達到11MPa，並且保持狀態15分鍾以上，高壓玻璃管內二氧化碳全部呈現液化狀態才可做泄壓處理，如未達到此標準，作不合格設備處理。
三、主要配置
1、不鏽鋼移動式實驗台
2、二氧化碳氣
3、壓力校驗儀
4、壓力表
5、鍍鉻實驗本體
6、容器管
7、透明有機玻璃罩和玻璃水套
8、照明燈管
9、溫度傳感器
10、水銀
11、控製箱等。

---
