製冷壓縮機性能測試實驗裝置

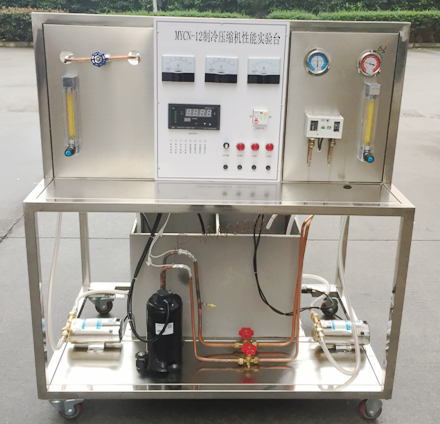

MYCN-12 製冷壓縮機性能測試實驗裝置采用蒸汽壓縮式製冷循環係統，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設製冷壓縮機性能參數的測定實訓，還能進行製冷循環基本原理的演示實訓。適用於職業院校製冷專業相關課程的教學實訓。

一、裝置特點：
1、本實訓裝置按照國際標準GB/T 5773-2004容積式製冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量
2、采用1匹製冷機組，冷凝器和蒸發器均（jun1）為殼管式水換熱器，係統結構緊湊、布局合理，造型美觀大方
3、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、技術性能：
1、外形尺寸：1100×750×1250mm
2、工作電壓：220V，功率：1KW
3、主要用途：可測製冷量、功率和計算製冷係數，並可進行熱平衡計算。
4、主要配置：移動式實驗台、製冷壓縮機、冷凝器、節流閥、蒸發器、水泵、水箱、水流量  計、XTM-J係列巡回檢測儀、溫度傳感器、高低壓控製器、電源開關、幹燥過濾器、儲液罐、電流表、電壓表、壓力表等組成，
三、基本配置及功能：
1、控製屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
2、交流控製單元
單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3、製冷係統
1匹壓縮機、臥式殼管式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器
4、循環水係統
（1）水泵2隻
主要技術參數為：
額定功率：95W
額定揚程：6m
額定流量：1.08立方米/小時
（2）水箱1隻
采用不鏽鋼材料製成，分別為冷凝器循環水箱和蒸發器循環水箱
（3）加熱器1隻（功率1000W）
輸出功率可通過電位器進行調節，用於加熱蒸發器循環水
5、測量儀表
（1）功率表2隻（精度0.5級）
分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存、查詢15組功率和功率因數的測試數據
（2）數顯溫度表1隻（精度0.5級）
    采用鉑電阻作傳感器，測量範圍-50～150℃。通過琴鍵進行切換，共測8組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度
（3）真空壓力表2隻（精度2.5級）
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
（4）流量計2隻（精度0.5級）
采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量
6、控製儀表
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
四、實訓項目：
1、熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理
2、了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法
3、利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量
4、利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量
5、主、輔測製冷量相對誤差的計算與分析
6、製冷機組能效比的計算與分析

---
