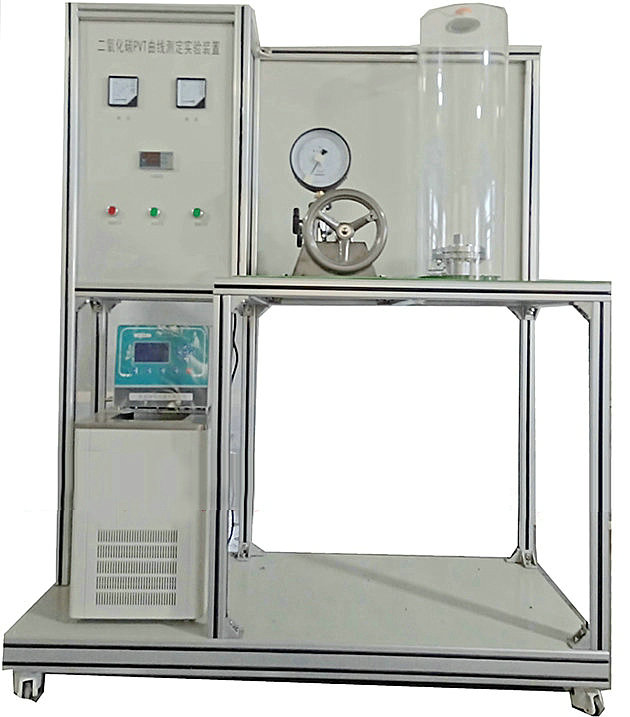

二氧化碳PVT曲線測定裝置

技術指標	說明
二氧化碳PVT曲線測定裝置-功能	1、學習和掌握CO2的P-V-T關係曲線測定方法和原理。 2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。 3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。 4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。
主要配置	主要由精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。
公用設施	水：自帶蓄水箱。 電：電壓AC220V，3kW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。
技術參數	1、操作條件：不大於50℃，不大於10MPa。 2、高壓容器用45號鋼一次性加工成型，表麵采用鍍鉻處理。 3、玻璃毛細管：承壓≤10MPa，長度600mm。 4、玻璃夾套：帶刻度，溫度傳感器測口。 透明有機玻璃保護罩，φ250×760mm 5、活塞式壓力計：檢驗壓力範圍0-60MPa，可設定最高壓力。 6、指針式壓力表：範圍0-10MPa，精度0.4%FS。 7、溫度傳感器：Pt100，顯示分度0.1℃。 8、超級恒溫水浴：無氟環保製冷，帶循環泵，溫度範圍-5～100℃，控溫精度0.1℃。 9、額定電壓：220V，總功率：3kW。  10、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
測控組成	變量	檢測機構	顯示機構	執行機構
	溫度	PT100鉑電阻	數字溫度控製儀	調壓模塊
	壓力	壓力表	就點顯示	閥門

---
