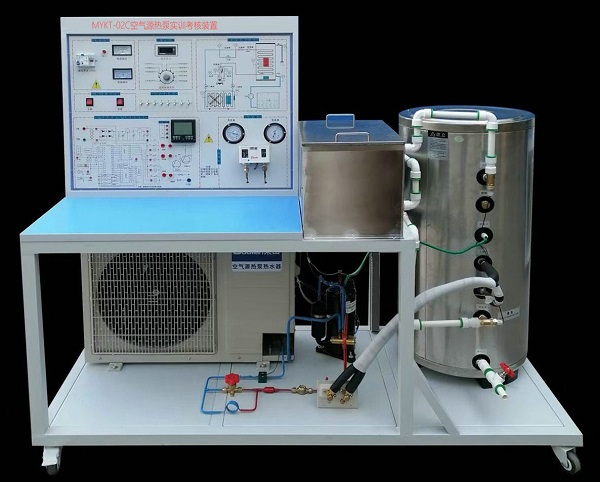

空氣源熱泵熱機實訓裝置

MYKT-02 空氣源熱泵熱機實訓裝置-是按照職業教育的教學和實訓要求研發的產品，適合高職院校、職業學校的製冷製熱技術、熱泵技術教學實訓實驗訓練裝置，對研究和推廣熱泵技術對於節能有重要意義，是各勞動職業技能鑒定部門、大中專院校、技校、中職學校製冷製熱專業的理想設備。

二、空氣源熱泵熱機實訓裝置-特點：
1、係統機組配備高低壓保護係統、過載保護、缺相保護、化霜功能等多重保護，確保係統安全、可靠、穩定的運行，不影響教學課程。
2、整機係統采用全自動智能化控製，操作方便，水溫、水位、開、關、時間均可以由用戶自由設定，整機采用斷電自動記憶功能，不用每次重複操作，方便實用。
3、本實驗裝置采用優質壓縮機，優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀工藝，將時尚與頂級科技結合在一起，設備外觀美觀大方，水箱內膽采用304不鏽鋼製造，經久耐用，不容易腐蝕、損壞。
4、係統采用工業用空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生鏽腐蝕。
5、整套實訓裝置集空氣源熱泵熱機係統、電氣控製係統、故障模擬係統於一體，工藝係統真實完整,結構清晰、緊湊，充分滿足學生對實訓的要求。
6、實訓裝置直觀展示了熱泵型熱水器的係統結構、工作原理，可清楚的看到製熱循環係統結構及主要部件的實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵係統的實時工作狀態一目了然。
7、可模擬工業實際問題進行故障設置，學生根據工藝流程分析故障可能產生的原因，確定故障發生的範圍，並進行排故實訓。
三、技術性能：
1.輸入電源：單相三線～220V±10%  50Hz
2.工作環境：溫度-10℃～+40℃， 相對濕度＜85%(25℃)， 海拔＜4000m
3.裝置容量：小於等於1.5kVA
4.製冷劑：R22
5.製熱量：3kW
6.重  量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
9、移動腳輪：100*60mm
四、基本配置及功能：實訓裝置主要由控製屏、實訓桌、熱泵機組等組成。
1、實訓桌：實訓桌采用優質工業鋁型材組建而成，外形美觀、耐腐蝕、結構強度高。桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗台采用優質雙層亞光密紋噴塑鈑金件；實訓桌還設有四個萬向輪，便於移動和固定。
2、控製屏：采用鐵質雙層亞光密紋噴塑結構，優質亞克力麵板，麵板上激光雕刻有熱泵機組係統工藝流程圖，工藝流程原理圖永不磨損，清晰、立體。麵板上設有明確標識及相應指示燈，便於學生分析觀察。
3、電源控製部分：交流電源：提供控製屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控製。配有三位半數字式交流電壓表和交流電流表，可指示輸入電網電壓值以及係統工作電流值。
4、測量儀表：
（1）數字式電壓表：0～250V
（2）數字式電流表：0～10A
（3）真空壓力表：-0.1～1.5MPa
（4）真空壓力表：-0.1～3.5MPa
（5）數顯溫度表：采用PT100傳感器，測量範圍-50～+150℃
5、熱泵機組：包含1匹全封閉製冷壓縮機、冷凝器、視液鏡、幹燥過濾器、膨脹閥、手閥、蒸發器、壓力控製器、除霜溫控器等構成。另外係統還配備有儲水水箱，以利於學生在做實訓的過程中水的再循環利用。
五、實訓項目：
1、熱泵機組係統的認識和了解。
2、熱泵機組係統啟動、運行、調試、保護技術的實訓。
3、熱泵機組運行工況和運行參數的檢測及分析。
4、熱泵機組製熱量、性能係數的計算與分析。
5、熱泵機組係統故障的設置和檢測。

---
