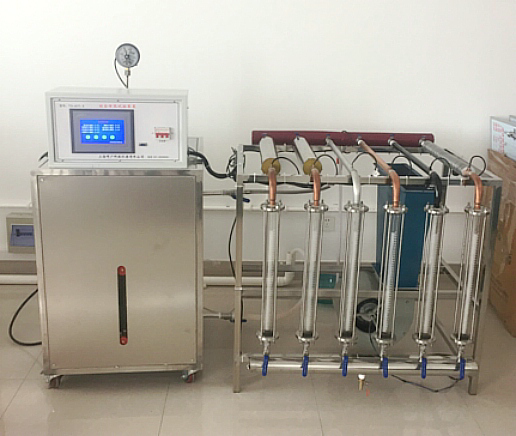

數據采集型綜合傳熱性能實驗裝置

MYR-11D 數據采集型綜合傳熱性能實驗裝置-介紹：
一、主要用途：
1、可觀察和分析在自由對流
2、強迫對流影響管道傳熱的傳熱係數K值。

二、技術參數：
1、外形尺寸：1800×1000×1200mm
2、工作電壓：380  功率：9.2KW
3、實驗銅管外徑：25mm
4、實驗管計算長度：自然對流時L=0.75m，強迫對流時L=0.5m（風筒長度）
5、凝結水計量管尺寸Φ40×420mm；
6、風機風量2000 m3/h，功率250W；
7、安全閥、壓力、溫度控製器三種安全保護；
8、蒸汽發生器規格：810×600×810 mm；材質：304不鏽鋼、厚度4 mm
最大蒸汽壓力：0.25MPa
9、測溫係統：數字信號傳感器18B20，精度±0.5℃
10、嵌入式一體化觸摸屏，7寸、MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
三、主要配置：
1、不鏽鋼控製台
2、不鏽鋼支架
3、由六組不同性能的傳熱管道（銅裸管、塗黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管），
4、蒸汽發生器
5、風機
6、壓力表
7、嵌入式一體化觸摸屏
8、MCGS嵌入式組態軟件

---
