氣動PLC控製教學實訓台

一、MYYA-12A 氣動PLC控製教學實訓台-概述：
該實驗台是根據《液壓氣動傳動技術與實訓》、《氣動控製技術》等通用教材設計而成，適用於機械類、機電類本科生課程實驗和畢業設計（論文）。采用可編程控製器（PLC）和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控製回路實驗外，還可以進行氣動-電氣控製回路應用實驗、氣動-PLC控製回路等氣動技術課程設計。

二、主要特點：
1.元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在“T”型槽通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3.氣動元件：工業氣動元件，性能可靠、安全。精度高、使用壽命長。
4.係統環境：低噪音（超靜音）的工作泵站，提供一個安靜的實驗環境（噪聲< 50 分貝）。
5．可擴展實驗：
為了適應學校實驗教學改革的要求，減少驗證性實驗，增加設計性、綜合性、探索性實驗，開發學生自主創新思維，除了可以完成氣壓的基礎實驗以外，還應與機械類實驗項目結合起來；在保證設備穩定的情況下提供極強的可擴展性，大鋁合金麵板組裝平台為擴展提供了必要的硬件基礎。
該設備能適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行液壓元件的搭接，進行相應的液氣綜合實驗；
B．在硬件支撐下還可實現送料機構、挖掘機機構等擴展實驗。
6．兼容性
A． 該實驗台可同MPS自動化物流係統、FMS柔性係統進行兼容組合。
B．實驗台電控部分、硬件部分可方便的進行升級及拓展模塊的搭接、連接方式友好可供多類機電模塊、液、氣模塊進行組合實驗。如：回轉送料機構，機械手、運輸線自動化；與電子仿真軟件相接合，可模擬各類機械應用，如風力發電機中比例閥的應用、插裝閥的工作原理及應用機械升降機的應用等等，並且可以根據老師上課的內容進行編輯
8．多種控製方式：純氣動（手動）控製回路、采用繼電器的電控氣動回路、采用可編程控製器的電控氣動回路、組態控製回路（需搭接相應軟件、硬件）
9.係統安全性能：額定工作壓力為1.0Mpa，是安全的低壓實驗係統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控製電路均為24V直流安全電壓
三、技術性能
1、輸入電源：單相三線製～220V±10%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1760mm
四、實驗項目：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩衝回路
8、二次壓力控製回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控製回路
15、單缸連續往複動作回路
16、直線缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、多缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、PLC的指令編程，梯形圖編程的學習及應用
24、PLC編程軟件的學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控製的液壓基本回路（優化控製）
六、實驗台組成：

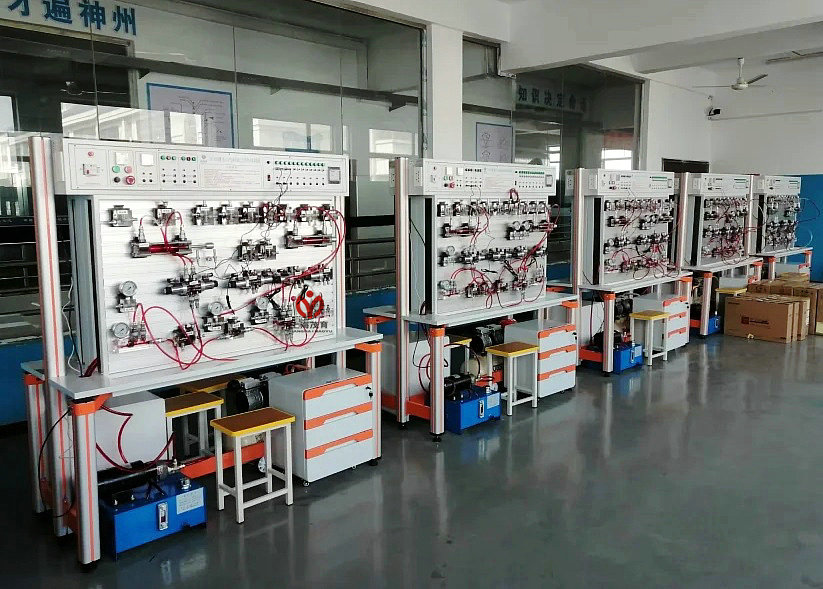

　  實驗台由實驗台架、工作泵站、氣動元件、主機箱等幾部分組成。
1.實驗台架：
 實驗台架規格為1600（長）*700（寬）*1760（高），實驗台架主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於200kg。配備儲存櫃，存放實訓掛箱等，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗台架整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，配上側麵三角形斜麵鈑金框架及帶T槽鋁合金操作麵板組成實訓操作屏，實訓時固定氣動控製模塊等，實驗台架頂部安裝實驗主機箱，主機箱提供實驗時的時間繼電器、可編程控製器、控製按鈕、接近開關、直流電源等。
2.主機箱：
①　安全保護：外部電源經漏電開關與熔斷器輸入，經實驗台供電。
②　時間繼電器模塊：提供一組數顯0-999S時間繼電器，根據實驗需要設定常開常閉時間。
③　繼電器控製模塊：提供二路繼電器控製模組。
④　可編程序控製器(PLC)：三菱FXS20MR係列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控製電壓為DC24V，設有手動，自動，順序等控製功能.
3.靜音工作泵站：
①　氣泵輸入電壓：AC 220V/50Hz
②　電機功率：550W
③　額定輸出壓力：1.0Mpa
④　氣泵容積：20L
⑤　工作噪聲：< 40分貝
4.氣動元件：
　  以聖大氣動元件為主，配置詳見附件。
氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗麵板（麵板帶“Ｔ”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。

---
