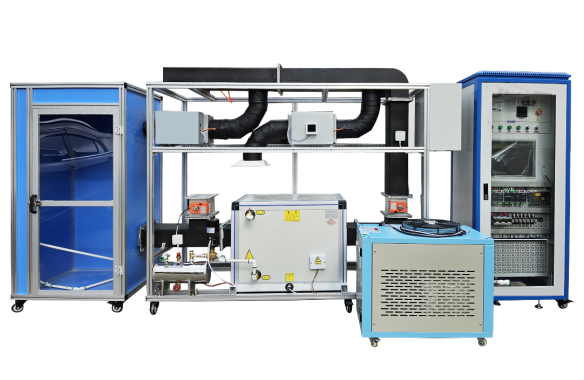

全VAV變風量中央空調控製實訓平台

一、概述
MYKT-20B-VAV是（變風量係統）的簡稱，在VAV係統 中有“全VAV變風量中央空調係統”和“半VAV變風量中央空調係統”在空氣調節係統，為了應對數十台末端負荷的不同變化，當其它BOX房間風口溫度不變、輸冷/熱介質流量不變的情況下，通過自動改變單個負荷較大BOX出風量來調整冷/熱量的輸送，以滿足單個BOX變化的需求。稱全VAV變風量中央空調係統。簡單的改變主風管的關風量現實製冷、製熱量的增量或者減少,稱半VAV變風量中央空調係統，
2、本係統采用全VAV變風量中央空調係統。

二、產品特點
1、控製原理：
具有真實的中央空調係統(VAV和BOX風機盤管+新風係統)和相應的樓宇自動控製係統、完全真實的錢VAV環境。讓學生進行樓宇暖通監控係統的元件、作用、組成和原理的認識實訓。
2、智能調節技術
采用智能DDC控製係統采用自動水流量控製（流量積分調節閥）變頻控製技術，智能變頻控製係統，達到操作方便、節能降噪的目的，係統是根據BOX工作動態來控製主機係統的送風量，風壓，冷媒水的流量來控製溫度
3、全VAV應用模式：
包括自動模式、加熱模式、製冷模式、 清晨預冷模式、夜間淨化模式和緊急模式。
*4、 BOX控製技術
采用采集box房間數量的開度控製技術，內部安裝好了控製數據協議BACnet Router；通訊介質：通過主DDC控製器從而來控製風櫃變/定壓高低來控製主管風量。整個係統 由數個box控製箱來采集數據，經中央空調係統 主控製器處理，實現各個房間，大廳和獨立變風量控製，每個box控製箱可單獨控製單個房間的風量、風速度，從而實現溫度精確控製。BOX係統，一台用於大廳。一台用於房間，分別主機分實時采集單個BOX的工況，閥門開度，溫度，風速度。
5、冷熱單風道係統+變風量+供冷+熱
設備采用冷熱單風道係統模式（變風量+供冷+供熱），配有冷水機機組、共板風管、BOX子係統、冷水係統、供熱係統、處理風櫃組成的中央空調控製裝置，其工況由自己獨立控製。由控製麵板自由控製，製冷、製暖，、溫度調節。

三、產品參數
1、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
2、裝置容量：＜4.8kVA
3、外形尺寸：4000mm×1000mm×2000mm
4、製冷劑類型：R22
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、電壓：輸入電源：380V±10% 50Hz
*8、實驗台控製智能模塊
本模塊可控製整機工作環境，確定 係統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置係統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平台：
電流、電壓溫度、並通過CAN /GSM通訊上傳到監控主機或監控雲平台，監控主機或雲平台可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控製係統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件麵
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報
四、設備配置功能
* 1、box模塊2套：
1）組成：由風速6～8m/s, 幹管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，可測量風量風閥控製器4-20MA，壓差傳感器4-20MA。
2）采用采集box房間數量的開度控製技術，從而來控製風櫃變/定壓高低來控製主管風量。整個係統 由數個box控製箱來采集數據，經中央空調係統 主控製器處理，實現各個房間，大廳和獨立變風量控製，每個box控製箱可單獨控製單個房間的風量、風速度，從而實現溫度精確控製
2、主風通風設備設計風量：
通風櫃麵風速：0.3～0.8 m/s，單台通風櫃設計風量1500m3/h，電壓380V
3、VAV主風與支風道變風量係統：
 1）主風道：采用定風壓傳感器檢測控製，能夠快速有效的保證通風櫃壓力，風壓傳感器檢測到麵風壓變化時，控製器發出信號給0-10V執行器，通過改變風壓值，來穩定風壓。
2）全VAV支管路控製：為了應對數十台末端負荷的不同變化，當其它BOX房間風口溫度不變的、輸冷/熱介質流量不變的情況下，通過自動改變單個負荷較大BOX出風量來調整冷/熱量的輸送，以滿足單個BOX變化的需求
4、風速度傳感器
 通風櫃的風速傳感器實時監測真實的麵風速，當麵風速不在設定範圍內時DC24V/0-10V
5、VAV變風量電器風櫃控製櫃：
由D720-0.4K 變頻器、 7寸觸摸屏、數據采集模塊組成，能監控最大風量和最小風量功能，
  靜壓傳感自動變頻控製情況下，可以根據開啟通風設備的數量變化，啟動最大風量和最小風量功能
6、消防排煙功能：
係統包括：排煙閥、防火閥。整體聯鎖，實現氣流的有序流動，平衡係統風量，防止氣流反串、倒流。 在火災時能開動消防排煙連通
7、製冷主機：
2P冷水主機220V/風冷，為係統提供冷水冷水機：5000W,側出風水泵  3T、出水溫度7度，回水溫度12度、智能水機控製（含：高壓傳感器，低壓傳感器，智能觸控屏）
8、加熱器：
由中央空調專用不鏽鋼加熱組成3 KW/220V
9、冷/熱媒水係統
水係統是中央空調的神經末端係統 ，為終端用戶提供冷媒水和熱媒水，係統配置1台冷/熱水泵。整個中央空調采用DDC作為主控機，由計算機通過通信線與DDC進行通信，從而控製整個空調的運行
10、模擬房間
尺寸：900*800*1800鋁合金組成的模擬房間，房間內有一個BOX子係統，可為房間提供獨立的VAV變風量演示、
11、係統送風管道
1）VAV變風量送風管道路中有兩套BOX子係統，一套為大廳BOX主機，另外一套送到房間，兩個可單演示VAV變風量過程。從而觀察整機係統的VAV控製過程，尺寸：100*600*400MM、風量：1500製冷量：2500W。
水流量：2T
2）整體風管子結構使通能的共板式結構，方便折裝
12、DDC控製器：
DDC控製器：12個通用輸入點(UI)、8個數字輸入點(DI)、6個模擬輸出點(AO)、8個數字輸出點(DO)
13、BOX溫度控製器2個
液晶麵板、可設定製冷溫度、製熱溫度，輸入方式DI輸入4-20MA，DO輸出4-20MA。
14、 控製櫃：
1）鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖，
2）觸控一體機參數

中央空調主監控係統

C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 主 板:Intel M11工控固態節能主板 內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。 硬 盤:60G SSD固態硬盤 屏：17寸

五、係統總配置表

序號	名稱	參數	單位	數量	說明
1	box末端裝置	1、6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO) 2、可測量風量 3、風閥控製器4-20MA 4、壓差傳感器4-20MA	套	2
2	VAV變風量電器風櫃控製櫃	1、D720-0.4K 變頻器 2、 7寸觸摸屏 3、FX2A壓力模塊1-20MA	套	1
3	空氣處理機組	尺寸：1200*600*800MM、風量：1500、製冷量：5000W、水流量：2T	套	1
4	冷水機組	冷水機：5000W,側出風、水泵  3T、出水溫度7度，回水溫度12度、智能水機控製（含：高壓傳感器，低壓傳感器，智能觸控屏）	套	1
5	中央空調主控製櫃DDC控製櫃	1、尺寸：800*700*1700 2、 電力控製係統 3 、控製監控係統 4、DDC控製器2個，通用輸入點(UI)、8個數字輸入點(DI)、6個模擬輸出點(AO)、8個數字輸出點(DO)	套	2
6	BOX控製器	DI輸入4-20MA，DO輸出4-20MA 液晶麵板、可設定製冷溫度、製熱溫度	套	2
7	製熱加熱器	專業中央空調管道加熱器（不鏽鋼）3000W
8	模擬房	8000*8000*1800MM鋁型材	個	1
9	移動式台架	3000*700*2000MM鋁型材：40*40MM	套	1
10	標準風管	直通  、彎頭  1個、三通1個，、150MM彎頭4個、管6米	套	1
11	觸控一體機	17寸	台	1
12	通風櫃控製軟件	監控、控製軟件風櫃	套	1
13	風閥	風閥角度調節（0°，18°，36°，54°，72°，90°）。 通電自動複位風閥，先至全開通電驅動多個同類型的執行器。	套	3
14	末端風閥散流器	150直徑	套	2
15	主係統控製軟件		套	1
16	說明書		本	1

六、實訓項目
1、VAV空調係統流程與設備認知訓練
2、 VAV空調繼電接觸控製技術訓練
3 、VAV空調控製係統硬件認知訓練
4、監控原理與值機運行訓練
5、 box空調係統調試與測試訓練
6 、box空調控製係統硬件調試訓練
7、 帶box的VAV空調係統工藝運行調試訓練
8、VAV變定壓實驗PID運行實驗
9、VAV風量變頻壓實驗PID運行
10、VAV水閥壓實驗PID運行
11、DDC控製原理運行
12、box末端DDC的控製
12、box末端DDC的數據利用

---
