網孔型電工綜合技能實訓操作台

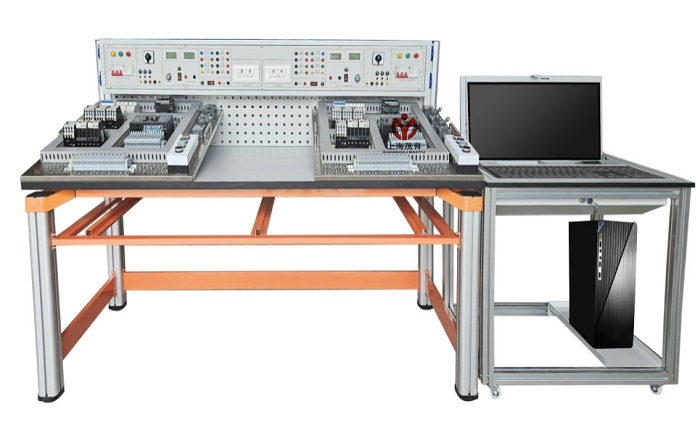

一、MYDG-04A網孔型電工綜合技能實訓操作台（雙組型）-概述：
係統是集培訓、實訓、考核為一體的多功能設備。適用於各類院校、企業職工職業培訓的教學培訓、實操考核。該設備采用模塊化組合設計，主要由三大部分組成，包括網孔板實訓套件、智能控製技術操作平台、電腦桌等組成。
實訓裝置以綜合實訓為目的，是實驗室的基礎部分，網孔板實訓套件根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊、不同項目的實訓，實訓裝置適用範圍廣，可完成的教學內容和實訓項目多。

二、設備技術指標
1. 外型：實訓台尺寸1640mm×750mm×1200mm；電腦桌720mm×560mm×750mm；
2. 實訓台架的材料：鋼板、鋁合金結構；
3. 電源：1)輸入：三相AC 380V ±10% 50HZ 三相五線；
         2)固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷。
4.整流二極管2組：提供整流二極管1N5408四個，用於能耗製動電路。
5.可調直流輸出2路： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。
6.功率電阻2組：提供75Ω/75W功率電阻六個，用於降壓啟動電路，提供10Ω/25W功率電阻兩個，用於能耗製動電路。
7. 保護2組：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。每個工位電源麵板設有急停按鈕。
三、參考實訓項目
（一）電工部分
1）三相異步電動機直接啟動控製
2）三相異步電動機接觸器點動控製線路
3）三相異步電動機接觸器自鎖控製線路
4）三相異步電動機Y/△自動控製線路
5）接觸器聯鎖的正反轉控製線路
6）按鈕聯鎖的三相異步電動機正反轉控製線路
7）雙重聯鎖的三相異步電動機正反轉控製線路
8）三相異步電動機多地控製
9）工作台自動往返控製線路
10）三相異步電動機串電阻降壓啟動控製線路
11）三相異步電動機能耗製動控製線路
12）按鈕切換的雙速電動機控製電路連接實訓；
13）時間繼電器切換的雙速電動機控製電路連接實訓；
（二）PLC部分
1）PLC控製三相異步電動機Y/△控製線路
2）PLC控製三相異步電動機正反轉控製線路
3）PLC控製三相異步電動機串電阻降壓啟動控製線路
4）PLC控製三相異步電動機能耗製動控製線路

---
