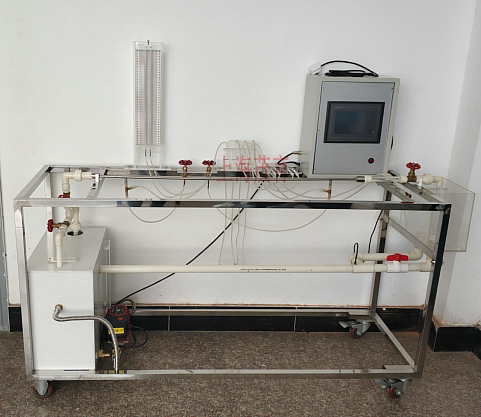

數據采集型沿程阻力實驗台

一、MYLT-31B數據采集型沿程阻力實驗台-實驗目的：
1、測定等斷麵直管道中不同雷諾數時的沿程阻力係數，並熟悉流體在管中流動時的能量損失。
2、學會體積法測流速及壓差計的使用方法。

二、技術參數：
1、水泵：功率90W，揚程：8m，額定流量：10L/min。
2、實驗水箱是由有機玻璃精製而成，並帶有穩壓溢流口。
3、蓄水箱是由PVC板製做而成，容積為：60L。
4、沿程阻力管為φ21、φ25、φ30，各1根，總長1000mm，有機玻璃製作。
5、運行環境：溫度0- 400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
6、測壓管：φ8×600mm透明有機玻璃管。
7、框架為不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便
8、外形尺寸：1800×500×1400mm
9、工作電壓：220V     功率：100W
三、主要配置：
1、儲水箱
2、上水管
3、溢流管
4、整流柵
5、溢流板
6、溢流箱
7、取壓管
8、閥門
9、差壓傳感器
10、溫度傳感器DS18B20
11、回水箱、計量箱
12、回水管
13、移動式不鏽鋼實驗台
14、7寸觸摸顯示屏、流量數顯裝置、控製箱。
15、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。

---
