變頻恒壓供水係統實訓操作平台

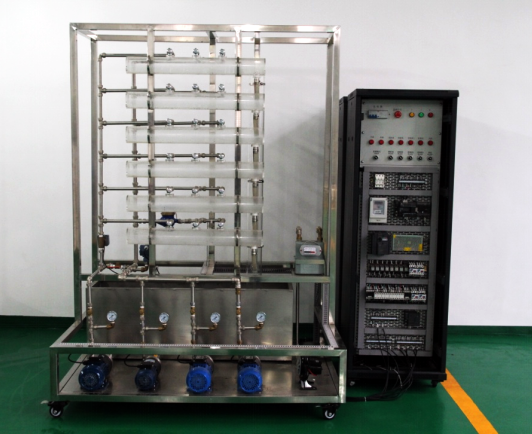

MYLYBP-1變頻恒壓供水係統實訓操作平台集PLC、變頻調速、過程控製、工程組態技術於一體。它由六層住宅消防、生活供水係統（實物模型），控製平台兩大部分組成，包含了可編程控製器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平台。它是一款適合於大學及中、高職院校電氣自動化、樓宇自動化、建築電氣、智能建築等專業的綜合型實訓設備。

二、係統特點
1、控製平台采用PLC+變頻器的開放式控製結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控製方案，靈活性強。
2、控製平台有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控製等多重保護機製。
3、控製係統能模擬真實的給水係統，有自動控製和手動控製兩種控製方式，當自動控製失效時，係統由手動控製方式運行。
4、控製對象全部使用不鏽鋼和有機玻璃器件，保證不生鏽、不易老化；模擬六層大樓給水係統，具有有生活水係統和消防水係統兩種水路模型；動力係統由四台水泵構成，其中兩台常規變頻循環泵，一台休眠小泵，一台消防泵，能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統，能夠生動模擬大樓給排水係統的典型結構。
三、技術參數：
1、輸入電源：三相四線～380V±10%  50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜5kVA
4、外形尺寸：控製對象模型1200mm×805mm×1590mm，控製櫃800mm×600mm×2000mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目：
1、控製屏結構認識與調試
2、單泵控製變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水係統靜態壓力控製
5、生活水係統動態壓力控製
6、生活水係統的分時控製
7、夜間休眠模式下的供水
8、消防狀態控製
9、綜合控製係統
五、基本配置：
1、電源控製櫃（標準機櫃）
(1)交流電源（帶有過流保護）：單相交流電  220V  50Hz
三相交流電  380V  50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2、PLC
PLC采用歐姆龍CP係列控製器，采用HostLink通訊協議，提供了PLC開發環境，可以讓學生自行設計控製方案。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控製壓力控製，以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5)可實現帶上位機係統的PID控製
3、手動控製裝置
控製係統采用手動控製和自動控製兩種控製方式，手動控製器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1)在自動控製器失效的狀態下，手動控製係統可以保證係統的可靠運行
(2)在係統投入自動控製前，可用手動控製器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
4、恒壓供水模型
供水模型全部使用不鏽鋼和有機玻璃器件，保證不生鏽、不易老化；模擬六層大樓給水係統，具有有生活水係統和消防水係統兩種水路模型；動力係統由四台水泵構成，其中兩台常規變頻循環泵，一台休眠小泵，一台消防泵，能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統，能生動模擬大樓給排水係統的典型結構
5、監控軟件
配備監控係統軟件,可以實現對供水過程的全監控。實現控製係統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界麵。

---
