遠程抄表係統實訓台

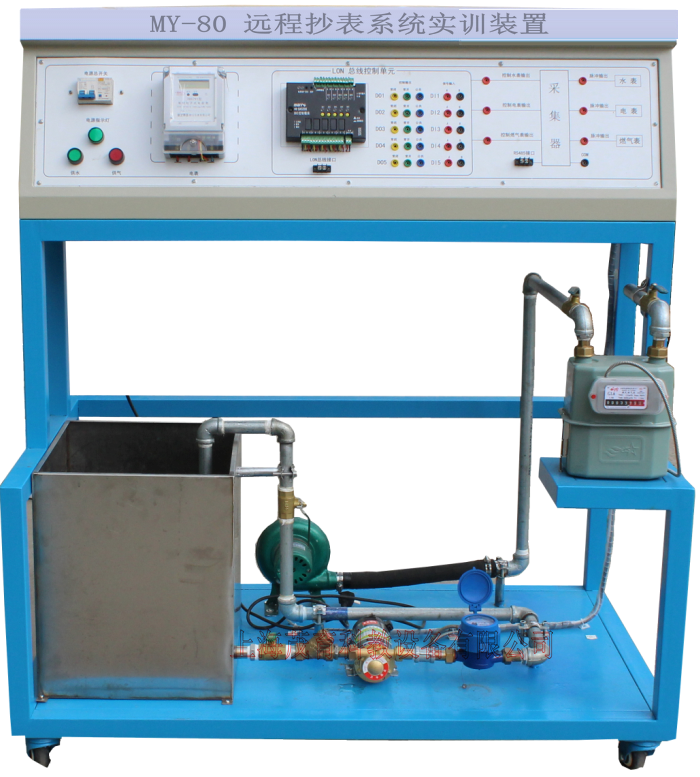

一、MY-80 遠程抄表係統實訓台-是為配合職業院校樓宇專業的教學和實訓而設計開發的，並出現了三種抄表表計：一種是輸出脈衝式的表計、一種是內嵌CPU的智能式表計、另一種是直讀表。三種表各有優缺點。
自動抄表（AutomaticMeterReading-AMR）是指利用微電子和計算機網絡、傳感等技術自動讀取和處理表計數據，將城市居民的用水、電、氣信息加以綜合處理的係統。
本實訓裝置數據采集器采用S7-200 PLC，上位機軟件采用力控組態軟件，是根據目前我國建築電氣、樓宇智能化專業實訓內容精心設計的，通過對象係統可以完全模擬三表在現場中的各種收費及控製情景。使學生可以自主進行上位機程序設計，更大的發揮學生的主動性。

二、係統特點
1、抄表係統包含水表、電表、氣表三種表計
2、上位機軟件采用力控組態軟件
3、采集器采用S7-200 PLC
三、技術指標
1、係統工作電壓：單相三線～220V±5%  50Hz
2、整機容量：＜1.2kVA
3、外形尺寸：1200mm×540mm×1290mm
4、安全保護：具有漏電自動保護裝置
四、實訓項目
1、三表認識實訓
2、智能水表操作
3、智能燃氣表操作
4、智能電表操作
5、上位機軟件組態
6、抄表係統綜合
五、基本配置
源控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）
1、單相交流電220V 50Hz，帶有過流保護
2、電源指示燈
3、電源指示儀表
六、水表、電表、氣表
三表輸出信號均為脈衝信號，分別完成對用水量、用電量及用氣量的計量。
七、采集器
采集器采用S7200 PLC，通過抄表程序，不僅可以自動計量三表數據，而且具有斷電保持功能。
八、上位機軟件
上位機力控組態軟件可以顯示采集器計量的數據並實時顯示三表脈衝。

---
