電氣裝配實訓室設備

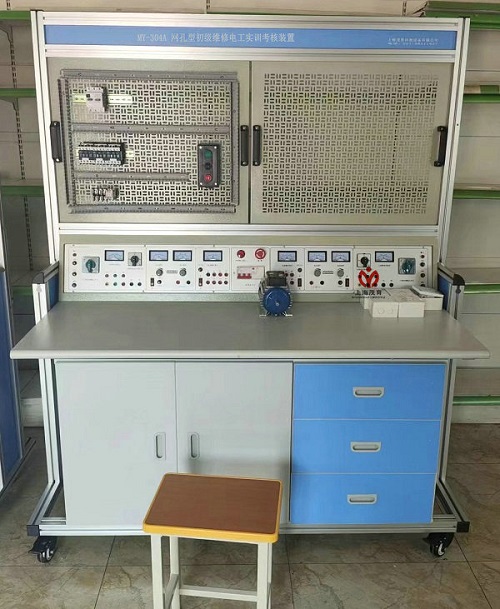

一、MYDQ-23D 電氣裝配實訓室設備-特點
1、電氣控製線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房、減少基建投資；
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表也均（jun1）有可靠的保護功能，使用安全可靠；

4、實訓台為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不幹擾。
二、技術指標
1、設備的材料：鈑金、鋁合金結構；
2、電源輸入：三相AC 380V ±10% 50HZ 三相五線；
3、固定交流輸出：三相五線  380V 接插式2組、220V接插式2組、220V插座式4組
4、可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
5、接口及儀表：指針式電壓表 2 隻，時刻監控電網電壓變化；
6、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、實訓項目舉例
1、照明電路安裝連接實訓；
2、日光燈連接實訓；
3、單相電能表的應用；
4、電動機點動與連續轉動電路連接實訓；
5、按鈕聯鎖的電動機正、反轉電路連接實訓；
6、接觸器聯鎖的電動機正、反轉電路連接實訓；
7、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8、兩地控製的電動機控製電路的安裝；
9、按鈕切換的Y－△啟動控製電路的連接實訓；
10、時間繼電器切換的Y－△啟動控製電路的連接實訓；
11、電動機往返行程控製電路連接實訓；
12、電動機順序啟動控製電路連接實訓；
13、電動機定時運轉控製電路連接實訓；
14、按鈕切換的雙速電動機控製電路連接實訓；
15、時間繼電器切換的雙速電動機控製電路連接實訓；

---
