初級電工技能實訓設備

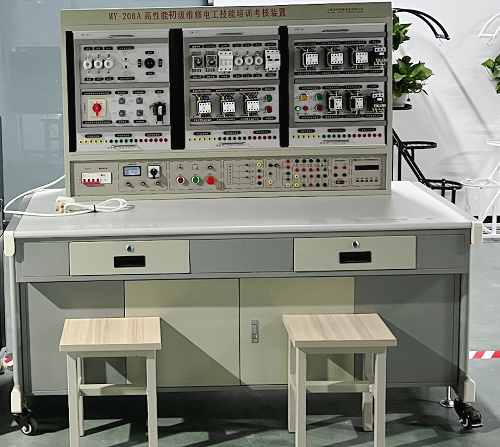

一、MY-208A 初級電工技能實訓設備-是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控製線路和實用電子線路而研發的實訓裝置，通過維修電工實訓裝置的實訓技能操作，能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該維修電工裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、實訓裝置組成及特點：
 (一) MY-01電源、儀器控製屏：控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板：
(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。
2、交、直流電源：
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表：
(1) 交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。
(2) 交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（二）實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為25mm防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
（三）實訓掛箱：掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1、MY-01維修電工實訓組件：
   掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2、MY-02維修電工實訓組件：
   掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
3、MY-03維修電工實訓組件：
   掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
4、MY-04電子線路安裝板：用於電子線路板調試時的固定
5、電子線路實訓板（4塊）
6、三相鼠籠式異步電動機380V/Y
7、三相鼠籠式異步電動機380V/△
三、技術參數：
1、輸入電壓：三相四線（或三相五線）380V±10% 50Hz
2、工作環境：溫度範圍為-10～＋40℃  相對濕度＜85%（25℃）
3、外形尺寸：1680×700×1600mm3
4、裝置容量：＜1.5KVA
5、移動腳輪：100*60mm
四、實訓項目：
1、三相異步電動機直接啟動控製
2、三相異步電動機接觸器點動控製線路
3、三相異步電動機接觸器自鎖控製線路
4、具有過載保護的正轉控製線路
5、按鈕聯鎖的三相異步電動機接觸器正反轉控製線路
6、三相異步電動機的順序控製
7、三相異步電動機的多地控製
8、接觸器控製Y/△降壓起動控製線路
9、時間繼電器控製Y/△降壓起動控製線路
10、安裝調試通電延時帶直流能耗製動Y-△啟動控製線路
11、接觸器聯鎖的正反轉控製線路
12、按鈕接觸器複合聯鎖電動機正反轉控製線路
13、接觸器控製串聯電阻降壓起動控製線路
14、時間繼電器控製串聯電阻降壓起動控製線路
15、工作台自動往返控製線路
16、半波整流能耗製動控製線路
17、單相運行反接製動控製線路
18、C620型車床的接線、故障與維修
19、Z3040搖臂鑽床接線、故障與維修
20、安裝調試數字步進電機線路
21、光控開關和報警電路
22、設計並安裝調試電壓上、下限報警電路（全自動冰箱保護器）
23、安裝和調試數字鍾電路

---
