電工技師技能實驗裝置

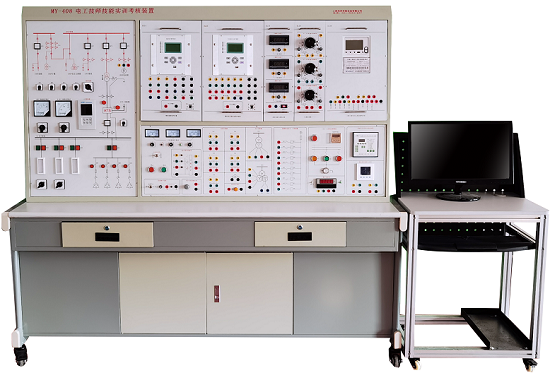

一、MY-408 電工技師技能實驗裝置-是根據機械工業職業技能鑒定指導中心編寫的《電工技師培訓教材》,綜合目前電工技師的培訓內容與方式,並結合了工業實際應用和發展而研製的。本裝置能對供用電係統、電力係統繼電保護、變電所微機保護、微機保護功能測試、電力係統網絡監控、電能計量和綜合自動化係統進行操作實訓。裝置采用組件式結構,資源豐富,可擴展性強。本裝置可供各職業院校實訓教學,也可作為企業、有關電工培訓鑒定部門對電工技師培訓、資格認定設備。

二、技術特點:
該設備將實訓所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、工控單元、各種規格的負載電阻和繼電器等有機地結合在一起,配套齊全。整套裝置由電源控製屏、實驗桌和工控組件、微機保護組件、開關組件、儀表組件等組成;采用不同的組件進行組合,即可完成不同的實訓內容。具有擴展方便,設備器件利用率高,實訓教學係統性強,占用實訓場地少,性能價格比高等優點。用戶不需要購買任何配套設備,即可完成所有實訓項目。
三、技術性能:
1、輸入電源:三相四線~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量:1.5kVA
4、外形尺寸:180cm×72.3cm×174cm
四、基本配置:
(一次係統屏(鐵質雙層亞光噴塑結構,鋁質麵板)
1、一次係統屏由監測儀表、轉換開關、按鈕、ATS控製器、負載調整開關等組成。一次係統部份分為10kV部份和0.4kV部份。10kV部分包括: 10kV進線、10kV計量、10kV饋線、10kV變壓器、10kV電壓互感器、10kV電動機等回路;0.4kV部分包括:ATS雙電源自動切換裝置、電力測控儀表、智能無功自動補償器、模擬車間負載、照明負載等。一次係統部分與微機保護裝置配合完成10kV變電所的微機保護功能,保護配置靈活、方便。
2、電源控製屏(鐵質雙層亞光噴塑結構,鋁質麵板):
電源控製屏由監測儀表、轉換開關、按鈕、兩路高壓電源、一次係統電壓互感器和電流互感器接線端子、故障設置區、電力測控儀表及電壓無功補償裝置等組成。屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置,控製屏內、外或強電輸出若有漏電現象,即告警並切斷總電源,確保實訓安全。
(1)交流電源:提供三相0~450V可調交流電源一路,同時可得到單相0~250V可調交流電源(配有一台三相同軸聯動自耦調壓器(規格3kVA、0~450V可調),克服了三隻單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護,相間、線間過電流及直接短路均能自動保護,克服了調換保險絲帶來的麻煩。
(2)高壓直流電源一路:提供220V(2A)直流電源,裝有保險絲及電源通斷開關。
(3)人身安全保護體係:具有接地保護、漏電保護功能,安全性符合相關國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。強弱電連接線采用不同結構的插頭插座,防止強弱電混接。設有電壓型漏電保護器,如果控製屏、實訓線路有漏電現象,即能實施保護並切斷輸出電源;設有電流型漏電保護器,控製屏若有漏電現象,漏電流超過一定值(<30mA),即切斷電源;強電連接線及插座,采用全封閉結構,使用安全、可靠、防觸電。
(4)儀表保護體係:設有多隻信號插座與儀表相連,當儀表超量程,能告警並切斷輸出電源,對儀表起到良好的保護作用。
3、實驗桌:實訓桌為鐵質雙層亞光密紋噴塑結構,桌麵為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有兩個大抽屜,用於放置工具、資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌還設有四個萬向輪和四個固定調節機構,便於移動和固定,有利於實驗室的布局。
4、實訓組件:
(1)微機保護裝置組件:提供微機型線路保護裝置、變壓器(廠用變)保護裝置、高壓電動機保護裝置。
(2)儀表組件:直流數字電壓表、直流數字電流表、真有效值交流電流表、真有效值交流電壓表、智能電量測控儀、電子式有功無功組合電能表、數字式電秒表。
(3)電機及配套組件:直流並勵電動機、不鏽鋼電機導軌、光碼盤測速係統、三相鼠籠異步電動機
五、電工技師技能實驗裝置-實訓項目:
第一部分:一次係統保護實訓:
(一)高壓線路微機保護
1、微機線路保護裝置基本功能
2、過電流速斷保護
3、定時限過電流保護與自動重合閘
4、輸電線路二段式電流保護
5、二段式過電流保護與自動重合閘前加速
6、二段式過電流保護與自動重合閘後加速
7、微機反時限過流保護
(二)高壓電動機保護:
1、電動機啟動運行
2、高壓電動機速斷保護
3、高壓電動機定時限過流保護
4、高壓電動機過流反時限保護
5、高壓電動機負序過流保護
6、高壓電動機負序過流反時限保護
(三)變壓器保護:
1、係統正常時不平衡電流測量
2、模擬變壓器瓦斯保護
3、變壓器縱差保護
4、變壓器二次諧波製動
5、變壓器差動速斷保護
6、變壓器的過負荷保護
(四)配電與自動裝置實訓:
1、低壓側負荷調整及功率因數調整
2、雙電源自動切換裝置功能
3、低壓母線雙電源切換
4、低壓側無功功率因數自動補償
5、低壓側過流保護
第二部分:微機保護裝置測試實驗:
(一)微機線路保護裝置測試:
1、微機線路保護裝置基本功能試驗
2、微機過電流速斷保護功能測試
3、定時限過電流保護與自動重合閘功能測試
4、線路三段式電流保護功能測試
5、三段式過電流保護與自動重合閘前加速功能測試
6、三段式過電流保護與自動重合閘後加速功能測試
7、微機反時限過流保護功能測試
8、低電壓閉鎖過電流保護功能測試
9、零序過流保護功能測試
10、低壓減載功能測試
11、PT斷線報警功能測試
12、微機功率方向過電流保護測試
13、非同期閉鎖與重合閘測試
(二)微機電動機保護裝置測試:
1、電動機速斷保護功能測試
2、電動機反時限保護功能測試
3、電動機零序過流保護功能測試
4、電動機低電壓保護功能測試
5、電動機過負荷保護功能測試
6、電動機II段式過流保護功能測試
7、電動機負序過流保護功能測試
8、電動機PT斷線功能測試
9、電動機非電量保護功能測試
(三)微機變壓器保護裝置測試:
1、不平衡電流測量功能測試
2、模擬變壓器瓦斯保護功能測試
3、變壓器縱差保護功能測試
4、變壓器差動速斷保護功能測試
5、變壓器的過負荷保護功能測試
(四)電能表功能測試
1、電能表接線及基本功能測試
2、有功電能的測量
3、無功電能的測量
