中央空調空氣處理係統實訓平台

一、MY-86 中央空調空氣處理係統實訓平台-概述
    本裝置是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節係統的工作過程。

二、係統特點
1、工程化概念強——實訓裝置的整套控製係統大部分采用工業現場實際應用的部件。
2、技術先進——控製係統部分應用了代表當今中央空調控製係統技術潮流的LONWORKS總線技術，它充分考慮了係統的可擴展性和與樓宇其他子係統的兼容性。
3、開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，係統控製部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、係統組成
    中央空調係統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不鏽鋼和有機玻璃材料防止設備生鏽和老化。設備配有真實的恒溫供暖、恒溫冷氣係統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控製器，保證了中央空調係統與樓宇係列其他子係統及管理層的無逢集成。對象係統集成了四個部分的內容：
    1、空氣係統區
    2、熱交換區
    3、操控及數據顯示
    4、電氣控製區
 五、基本參數及結構

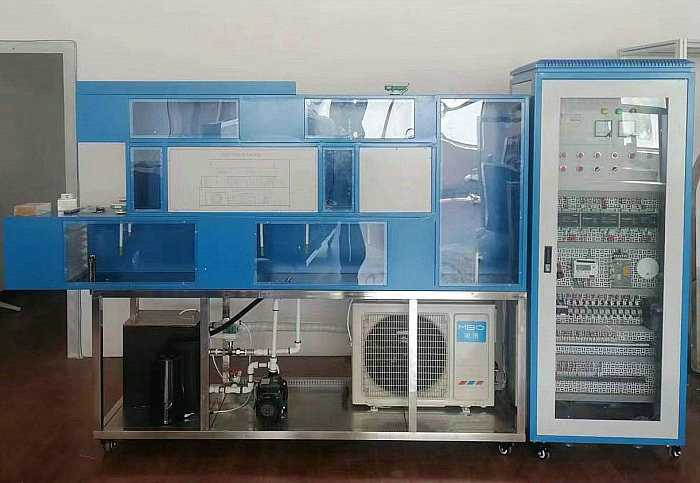

1、該係統由實驗台、空調冷熱源係統、空氣循環模擬係統、空調控製與測試係統和電氣控製櫃等組成。使用不鏽鋼和有機玻璃材料防止設備生鏽和老化。設備配有真實的恒溫供暖、恒溫冷氣係統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控製器，保證了中央空調係統與樓宇係列其他子係統及管理層的無逢集成。
2、實驗台采用不鏽鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，實驗直觀清晰。
3、空調冷熱源係統采用1.5P熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，整個供水係統的動力源為磁力驅動泵，由製冷係統將水箱的水溫製冷/製熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
4、冷熱源參數：額定電壓：AC220V 製冷/製熱額定輸入電流：5.0A/5.6A製冷/製熱額定消耗功率：1.10KW/1.21KW  製冷量3200W、製熱量4350W 。表冷器參數：排熱量5000W環排數3*6。磁力驅動泵參數：材質：不鏽鋼揚程：8m流量：30L/min功率：0.18KW。
5、加濕裝置參數：由加濕器主機和加濕噴頭組成型號：SPT1.6額定功率：1.2KW蒸汽噴管（φ10）。
6、空氣循環模擬係統空氣流程由左邊的新風進口進風，經過空氣過濾器對新風進行過濾，然後經換熱器進行冷熱交換，再經過加濕裝置和風機，從左下角送到模擬房間，最後由模擬房間左上角送出房間，由排風口排出。同時，還設有一次回風、二次回風。所有風門均（jun1）為電動調節機構，通過調節旋鈕可控製其開度大小。粗效過濾器（370×357×23）預熱器共三組單組功率300W，共900W，再加熱器共三組單組功率300W,共900W，送風機（轉速2600r/min、風量17m3/min），模擬房間電熱源共三組單組功率300W,共900W新風進口風閥、一次回風風閥、二次回風風閥及排風閥風閥參數：額定電壓：AC220V 扭矩：15N。
7、測量儀表有八組溫濕度傳感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
8、溫濕度傳感器：安裝方式管道式溫度測量範圍：-20℃～60℃ 測量誤差：± 0.5℃濕度測量範圍：0～100%測量誤差：± 3%探頭工作溫度-40℃～120℃。
9、風速傳感器安裝方式：管道式測量範圍：0～10m/s、0～15m/s、0～20m/s探頭長度200mm探頭工作溫度-25℃～50℃。
10、渦輪流量變送器測量範圍：0.2～1.2m³/h壓力：6.3MPa。
11、DDC控製模塊HW-BA5201 工作電壓：DC24×(1±10%)V或AC17V，允許範圍：AC14.45V～18.7V 工作電流：500mA網絡：協議：LONTALK；通訊介質：雙絞線（使用：Keystone LonWorks 16AWG(1.3mm) Cable）I/O 數量：11個UI，4個DO，2個UO，2個AOHW-BA5202 工作電壓：DC24×(1±10%)V或AC17V，允許範圍：AC14.45V～18.7V 工作電流：500mA網絡：協議：LONTALK；通訊介質：雙絞線（Keystone LonWorks 16AWG(1.3mm) Cable）I/O 數量：11個UI，8個DOLON通訊。
12、適配器型號：PCLTA-20三維力控組態監控軟件；三變頻器工作電壓：AC220V功率：0.6KW。
13、電氣控製櫃：主要三相漏電斷路器、電源指示燈、旋鈕開關、風機調速模塊、開關電源、微型繼電器等組成，進行相應的操作控製，如加熱器的電源、送風機電源、製冷/製熱的啟動等，並帶有相應的指示。
14、定時器兼報警記錄儀：定時器兼報警記錄儀，平時作為時鍾顯示，具有漏電電保護功能。
六、實訓項目
1、封閉式係統冬季運行工況
2、封閉式係統夏季運行工況
3、直流式係統冬季運行工況
4、直流式係統夏季運行工況
5、一次回風係統冬季運行工況
6、一次回風係統夏季運行工況
7、二次回風係統冬季運行工況
8、二次回風係統夏季運行工況

---
