樓宇智能安防布線實訓裝置

一、MYLYJD-4 樓宇智能安防布線實訓裝置-概述：
  本裝置是為中等職業學校、職業教育培訓機構研製的樓宇智能安防布線實訓考核設備，係統根據智能樓宇工程中安防布線係統的特點，針對對講門禁、室內安防、周邊防範、視頻監控、巡更等係統的安裝、布線與調試進行設計，強化學生對安防布線係統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
    係統以建築模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此係統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

二、結構與組成：
    本裝置采用模塊化設計，由建築模型、對講門禁子係統、室內安防子係統、周邊防範子係統、視頻監控子係統、巡更子係統等組成。

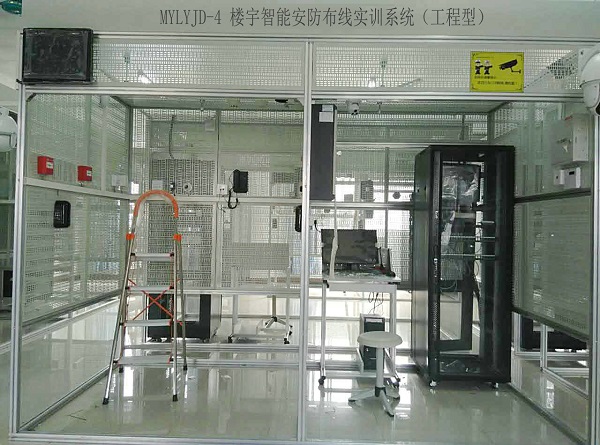

建築模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建築模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁係統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
  管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控櫃等典型管理設備。
  在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防範功能。
  在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩台監視器，其中一台為17寸液晶監視器，另一台為19寸液晶顯示器。
  係統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現係統連接。
二、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、外型尺寸：3120mm×1580mm×2310mm
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
三、實訓項目
1、智能建築安防布線的實施
2、對講門禁係統安裝、接線與調試
3、室內安防與周界防範係統安裝、接線與調試
4、視頻監控係統安裝、接線與調試
5、巡更係統安裝與調試係統運行維護

---
