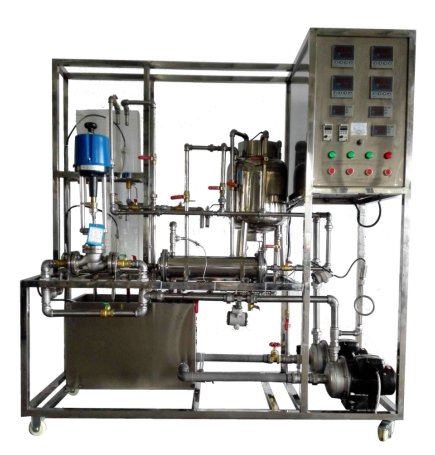

單容水箱液位PID控製實驗台

一、功能要求：
MY-511C單容水箱液位PID控製實驗台是利用自動化儀表技術，計算機技術，通訊技術和自動控製技術，以實現對水箱液位的串級控製；通過PLC編程等方式實現對液位的串級PID控製；係統的控製效果既可通過水箱刻度直觀地反映出來，也可通過傳感器進行精確檢測，通過軟件顯示瞬態響應指標進行對比，以便準確評估控製性能，並提供二次開發功能。

二、各項指標要求：
1、實訓屏：提供實驗所需的單相AC220V電源，總電源由帶漏電保護的空氣開關控製，另控製屏內部設有電流型漏電保護器，配有漏電報警指示燈和告警複位按鈕。實訓裝置的電網電壓由一隻指針式交流電壓表監示。
2、智能電動調節閥：等百分比特性內置侍服放大器，稀土永磁同步電機，體積小，力矩大。工作電壓·24VAC，輸入電流4-20mADC。
3、單相磁力泵：無泄漏，低噪音，單相·220VAC，功率不大於90%。
4、三相磁力泵：無泄漏，低噪音，三相220VAC，功率不大於180V，揚程不小於8米。
5、溫控調壓模塊+散熱器：全隔離單相交流可控矽調壓模塊；控製信號：4-20mADC。
6、壓力變送器：不低於0.5級精度；輸出信號：選4-20mADC（二線製）；接頭及外殼材料：不鏽鋼。
7、Pt100溫度傳感器及溫度變送器：A級；溫度變送器：0.5級精度，0-100℃。
8、渦輪流量計及流量變送器：量程：0-1200L/ha 輸出信號：4-20mADC；精度：0.5級。
9、PLC控製係統：配置一個4入/2出模擬量模塊EM-AM06，可完成所有單通道輸出、多通道輸入控製實驗。

---
