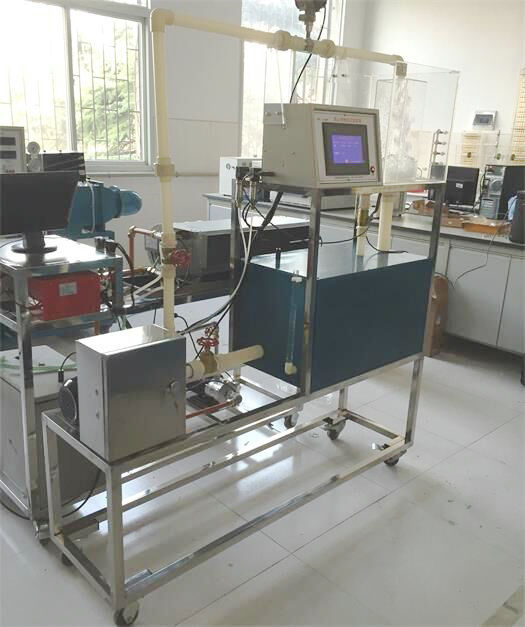

離心泵特性曲線測定實訓裝置

一、MYLT-8C離心泵特性曲線測定實訓裝置（數據采集型）是使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程；熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。

二、技術參數：
1、外形尺寸：1450×550×1800mm
2、工作電壓：220V   功率：750W
3、離心泵參數：
最大流量：4.5m³/h
最大揚程：11m
泵進口管管徑d：32mm
電機額定功率：750W
電機額定轉速：2840轉/分
4、測溫係統：數字信號傳感器，精度±0.5℃
5、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
6、所有數據由帶標準信號的液晶屏同屏顯示，便於觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪製特性曲線功能的軟件。
三、主要用途：
1、通過調節不同流量及在不同流量時的功率，
2、測定水頭與流量曲線，在此基礎繪出效率與流量曲線。
四、主要配置：
1、實驗水泵；
2、流量傳感器
3、壓力傳感器
4、溫度傳感器18B20
5、回水箱、ABS管路
6、銅閥門
7、控製箱、7寸觸摸顯示屏
8、不鏽鋼實驗台；

---
