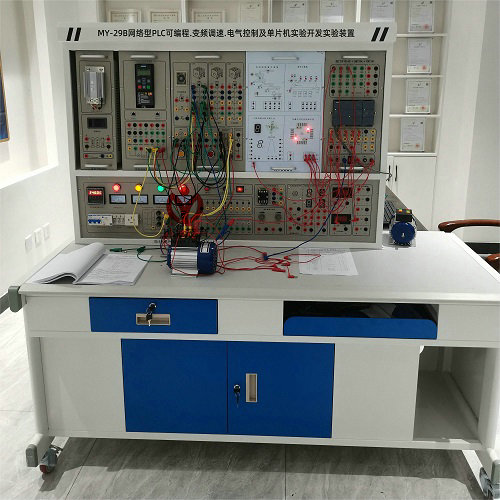

網絡型PLC可編程.變頻調速.電氣控製及單片機實驗開發實驗裝置

一、概述
MY-29B 網絡型PLC可編程.變頻調速.電氣控製及單片機實驗開發實驗裝置是專為目前我國各院校開設的《可編程控製器技術》、《可編程控製器及其應用》等課程實驗配套設計的，集可編程邏輯控製器、通信模塊、模擬量控製模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控製、觸摸屏控製等）、實物等於一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。
二、特點：
1、裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，隻需添加實驗模塊掛箱即可。
2、雙端口接線法：PLC主機與實驗模塊掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度。
3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX3U-48MR可編程序控製器，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控製係統。
5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控製等。
7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16台PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一台PLC主機（主站）跟7台PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
8、51/96/8088/8086三合一單片機實驗開發係統（包括係統主板、軟件、步進電機實驗模塊、溫度自動控製實驗模塊、直流電機實驗模塊、音響模塊等）。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、裝置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
四、裝置構成
（一）交流電源控製功能板
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三隻電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓電源輸出（數顯）
D．+5V/1A直流穩壓電源輸出（數顯）
E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）
（二）控製屏：正麵大凹槽內上下設有導軌，實驗模塊掛件在控製屏上位置可任意互換。
（三）實驗桌：鋼木結構
（四）MY-01 PLC主機實驗組件：
1、三菱FX3U-48MR。
（五）MY-02繼電接觸器控製實驗掛箱（一）
提供交流接觸器、熱繼電器各2隻，模擬燈泡1隻，控製按鈕3隻。
（六）MY-03繼電接觸器控製實驗掛箱（二）
提供交流接觸器2隻，時間繼電器1隻，能耗製動變壓器、整流二極管、大功率電阻等。
（七）MY-04 觸摸屏實驗掛箱
配有昆侖通態7寸屏觸摸屏，帶有RS485通信接口。
（八）MY-05 變頻器實驗掛箱 選用三菱D740
（九）溫度閉環控製掛箱
（十）A/D及D/A轉換掛箱
（十一）PLC001 交通信號燈PLC自動控製實驗掛箱
（十二）PLC002 攪拌器的PLC自動控製實驗掛箱
（十三）PLC003 LED數碼管顯示PLC自動控製實驗掛箱 （實物）
（十四）PLC004 四層電梯的PLC自動控製實驗掛箱 （實物）
（十五）PLC005 加工中心刀具庫選擇控製實驗掛箱（實物）
（十六）PLC006 藝術彩燈造型的PLC控製實驗掛箱
（十七）PLC007 電機的自動控製實驗掛箱（實物）
（十八）PLC008 步進電機的PLC控製實驗掛箱（實物）
（十九）PLC009 模擬電視發射塔實驗掛箱
（二十）PLC010 自動送料裝車係統實驗掛箱
（二十一）PLC011 自動售貨機實驗掛箱
（二十二）PLC012 自動成型係統實驗掛箱
（二十三）PLC013 水塔自動供水係統實驗掛箱
（二十四）PLC014 郵件自動分揀係統實驗掛箱
（二十五）PLC015 自動洗衣機係統實驗掛箱
（二十六）PLC016 電鍍係統實驗掛箱
（二十七）三相鼠籠和電動機 380V Y /△接法 2台
（二十八）基礎實驗掛箱
五、實驗內容
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．A/D、D/A轉換
8．交通信號燈PLC自動控製實驗
9．攪拌器的PLC自動控製實驗
10．LED數碼官顯示PLC自動控製實驗
11．四層電梯的PLC自動控製實驗
12．加工中心刀具庫選擇控製實驗
13．藝術彩燈造型的PLC控製實驗
14．電機的自動控製實驗
15．步進電機的PLC控製
16．模擬電視發射塔實驗實驗
17．自動送料裝車係統控製實驗
18．自動售貨機實驗
19．自動成型實驗
20．水塔自動供水控製係統實驗
21．郵件自動分揀實驗
22．自動洗衣機控製係統模擬實驗
23．電鍍過程控製實驗
24．觸摸屏的基本指令演示
25．觸摸屏的LED數碼顯示控製
26．觸摸屏控製的三相鼠籠異步電機變頻調速控製
27．變頻器功能參數設置與操作實驗
28．觸摸屏的溫度PID控製
29．三相異步電機的變頻開環調速實驗
30．基於PLC通信方式的變頻器開環調速
31．基於PLC通訊方式的變頻器閉環調速
32．基於PLC模擬量方式的變頻器閉環調速
33．三相鼠籠異步電機點動控製
34．三相鼠籠異步電機具有自鎖的正轉控製線路
35．三相鼠籠異步電機聯鎖的正反轉控製
36．三相鼠籠異步電機帶延時正反轉控製
37．三相鼠籠異步電機Y/△轉換起動控製
38．接觸器控製串電阻起動控製線路
39．延時控製串電阻降壓起動線路
40．C620車床電氣控製線路
41．MCGS組態棒圖實驗教學
42．利用已編好組態棒圖，對以上任何實驗進行動態跟蹤教學
實驗
43．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗
（2）單片機實驗內容
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
實驗一 清零程序
實驗二 拆字程序
實驗三 拚字程序
實驗四 數據區傳送子程序
實驗五 數據排序實驗
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 脈衝計數（定時/計數實驗）
實驗十 電腦時鍾（定時器、中斷器綜合實驗）
實驗十一 二進製轉換到BCD
實驗十二 二進製轉換到ASCII
實驗十三 八段數碼管顯示
實驗十四 鍵盤掃描顯示實驗
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P3.3輸入，P1口輸出
實驗四 工業順序控製（中斷控製）
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控製PB口
實驗七 8255控製交通燈
實驗八 簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波
實驗十一 電子音響 實驗十二 繼電器控製
實驗十三 步進電機實驗
實驗十四 8253方波
實驗十五 串並轉換實驗
實驗十六 外部存儲器擴展實驗
實驗十七 MCS-51串行口應用實驗㈠——雙機通信
實驗十八 MCS-51串行口應用實驗㈡——與PC機
通信
實驗十九 溫度閉環控製
實驗二十 小直流電機調速實驗
實驗二十一 外部中斷（急救車與交通燈）
8088/8086係列微機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拚字程序
實驗四 數據區移動
實驗五 數據排序實驗
實驗六 找“零”個數
實驗七 32位二進製乘法
實驗八 多分支程序
實驗九 顯示子程序
實驗十 鍵盤掃描顯示實驗
實驗十一 二進製轉換到BCD
實驗十二 二進製轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一 8255並行口實驗㈠：A.B.C口輸出方波
實驗二 8255並行口實驗㈡：PA口控製PB口
實驗三 8255並行口實驗㈢：控製交通燈
實驗四 簡單I/O口擴展
實驗五 A/D轉換實驗
實驗六 D/A轉換實驗㈠：輸出方波
實驗七 D/A轉換實驗㈠：輸出鋸齒波
實驗八 8259中斷控製器實驗
實驗九 定時／計數器：8253方波
實驗十 繼電器控製
實驗十一 8251串行通信實驗㈠：自發自收
實驗十二 8251串行通信實驗㈡：與PC通信
實驗十三 步進電機控製
實驗十四 小直流電機調速實驗
實驗十五 溫度閉環控製
實驗十六 音頻驅動實驗
MCS-96單片機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拚字程序
實驗四 數據區傳送子程序
實驗五 數據排序實驗
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 定時器1實驗——定時中斷
實驗十 定時器T1和T2同時產生中斷
實驗十一 80C196外部中斷實驗
實驗十二 80C196軟件方法產生中斷
實驗十三 利用HSI測脈衝寬度
實驗十四 利用HSI測量單脈衝寬度
實驗十五 利用HSO產生單脈衝
實驗十六 利用HSO產生連續脈衝
實驗十七 軟件定時器
實驗十八 80C196 A/D轉換實驗
實驗十九 利用80C196的PWM產生各種波形
實驗二十 二進製轉換到BCD進製轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P2.6輸入，P1口輸出
實驗四 工業順序控製
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控製PB口
實驗七 8255控製交通燈
實驗八 簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波
實驗十一 繼電器控製
實驗十二 8253方波
實驗十三 80C196串行口實驗
實驗十四 LED七段數碼管顯示實驗
實驗十五 鍵盤顯示綜合實驗
實驗十六 音頻驅動實驗
實驗十七 步進電機實驗
實驗十八 直流電機實驗
實驗十九 外部中斷（急救車與交通燈）

---
