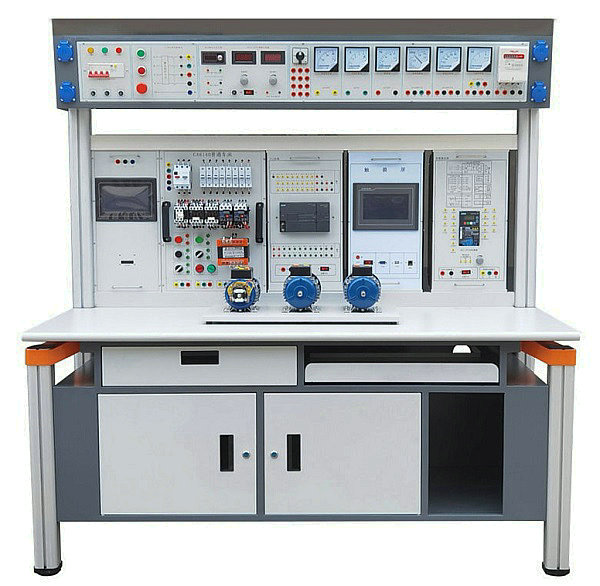

高級維修電工技能培訓考核實訓裝置

一、概述
MYWX-307高級維修電工技能培訓考核實訓裝置主要服務於電力係統自動化技術、機電設備運行與維護、電氣自動化技術等多個專業的《機床電氣控製》、《維修電工》、《汽車電工電子技術》、《電機拖動》、《電氣控製》等課程的教學實踐工作與維修電工的技能考核，並且為電力係統自動化專業、機電設備運行與維護等專業提供崗前綜合實訓服務。
二、標準規範及技術要求：
標準規範
本項目執行的標準規範包括但不限於以下標準規範，若以下標準規範與最新的國家、行業的標準規範不一致或相衝突，則應按最新的標準規範執行。
1、標準電壓GB156-2017
2、電能質量電壓允許波動和閃變GB12326
3、電能質量公用電網諧波GB/T14549
4、電工電子產品環境試驗GB/T2423
5、電氣裝置安裝工程電氣設備交接試驗標準GB 50150-2016
6、調速電氣傳動係統
第2部分：
一般要求 低壓交流變頻電氣傳動係統額定值的規定 GB/T12668.2
1、調速電氣傳動係統
第3部分：電磁兼容性要求及其特定的試驗方法 GB/T12668.3-2012
1、調速電氣傳動係統
第4部分：安全要求GB/T12668.5
1.1.9調速電氣傳動係統
第6部分：確定負載工作製類型和相應電流額定值的導則GB/T12668.6
調速電氣傳動係統
第7部分:電氣傳動係統的通用接口和使用規範GB/T12668.7
調速電氣傳動係統 第8部分：電源接口電壓的規範 GB/T12668.8
三、技術要求
實驗桌：
1、輸入電源：三相五線，AC380V±10％，50HZ。
2、工作環境：溫度-10℃－+40℃，相對濕度<85％（25℃）。
3、電源控製：自動空氣開關通斷電源，有過壓保護、欠壓保護、過流保護、漏電保護係統。
4、輸出電源：
（1）三相交流380V±10％  50HZ ；單相交流220V±10％50HZ。
（2）直流穩壓電源：24V/1A， 3位半數字顯示直流電壓、交流電壓，具有限流型短路軟保護和自恢複功能。
5、外形尺寸：不小於1600mm×700mm×1650mm，鋁合金結構，桌麵防火麵板。
6、實驗掛箱為彩色立體圖，形象逼真，接近工業現場的實際應用。
7、維修電工實訓係統采用計算機仿真現代化信息技術手段，具有操作、模擬、仿真三大功能。
8、采用模塊化結構，即PLC主機、開關量輸入及各種模擬實驗單元，均為掛箱式，可根據實驗項目、網絡要求進行組合，以後如果需要增加實驗，隻需添加部件即可。
9、試驗屏采用鋁合金結構（表麵電泳處理），鋁合金滑道用來懸掛試驗掛箱
10、試驗掛箱集成了多種典型PLC實訓模塊，包括搶答器、電機模塊、水塔水位自動控製、運料小車、天塔之光實訓模塊，可以很方便的完成PLC的基礎實訓，硬件負載電源使用安全電壓。
11、係統配置了目前工廠常用的組態軟件（組態王、MCGS等），並配備詳盡的應用指導書。
12、配有內容豐富的計算機光盤，包括PLC編程仿真、PLC組態、實訓指導書、PLC實驗源程序。
13、係統操作安全（多重人身、設備安全保護）、規範，使用靈活。
14、桌腿底部有調節器 ，高度可調，保證平穩度。
15、係統台麵使用25mm的防火板材料，環保、耐磨、耐腐蝕、耐高溫、高絕緣，采用6mm圓角式結構，有效杜絕了台邊起邊和裂縫。
四、供貨範圍及要求

序號	名稱	數量	單位	備注
1	實驗桌	1	台
2	電源箱	1	個	提供三相五線交流電源, 急停保護，直流電壓表，直流電流表，提供±10V可調電壓；+24V/1A直流穩壓電源各一路，三位半數顯
3	PLC模塊	1	個	SR40模塊，SR40有24個輸入，16個輸出，4通道高速計數器輸入到最大60KHz的，具有可拆卸端子塊配置一個4入2出的模擬量模塊（EM AM06）
4	電機控製模塊	1	個	8個6mm安全測試孔， 6個發光二極管等。 用於完成電機控製的相關實驗
5	郵件分揀模塊	1	個	13個6mm安全測試孔，4個鈕子開關， 7個發光二極管等。 用於完成郵件分揀控製的相關實驗
6	自動送料裝車模塊	1	個	13個6mm安全測試孔，9個發光二極管。用於完成自動送料裝車控製實驗
7	交通燈模塊	1	個	16個6mm安全測試孔，六個發光二極管，黃綠紅各2個，1個數碼管顯示塊,線路板1張等。用於完成交通燈控製實驗和數碼管顯示實驗
8	液體混合模塊	1	個	14個6mm安全測試孔，10個發光二極管，模擬量信號。用於液體混合控製實驗
9	天塔之光模塊	1	個	12個6mm安全測試孔，9個發光二極管,線路板1張等。用於完成天塔之光實驗。
10	搶答器模塊	1	個	18個6mm安全測試孔，8個發光二極管,線路板1張等。用於搶答器控製實驗。
11	變頻器模塊	1	個	西門子V20變頻器1台（單相AC220V供電，0.37KW），D型插口1個，船型開關1個，電位器1個，22個K2測試孔，4個K4測試孔
12	電機組	1	套	由鈑金製作而成的底板，電機組提供3台三相異步電機，其中1台帶有離心開關；提供2台三相雙速電機；每種電機參數如下： 三相異步電機：180W，AC380V，支持Y-▲連接，轉速1400轉，離心開關：一組常開常閉觸點 三相雙速電機：60/90W，AC380V，轉速1400/2800轉
13	觸摸屏模塊	1	個	MCGS觸摸屏，船形開關、24V電源接口、9芯通信接口
14	中間繼電器模塊	1	個	每個模塊最少4個中間繼電器
15	自鎖按鈕模塊	1	個	4個自鎖按鈕，16個6mm安全測試孔
16	自複位按鈕模塊	1	個	4個自複位按鈕，16個6mm安全測試孔
17	指示模塊	1	個	8個指示燈和一個報警的蜂鳴器，18個6mm安全測試孔
18	電源轉接模塊	1	個	24個6mm安全測試孔，用於擴展DC24V電源的K2端子
19	答題器	1	套	配置一個7寸彩色人機交互係統，一個通訊端口，一個電源模塊
20	M7120平麵磨床故障模塊	1	台	每個掛板可設置20個故障點
21	M7130K平麵磨床故障模塊	1	台	每個掛板可設置20個故障點
22	M1432A外圓磨床故障模塊	1	台	每個掛板可設置20個故障點
23	C6140普通車床故障模塊	1	台	每個掛板可設置20個故障點
24	C650-2普通車床故障模塊	1	台	每個掛板可設置20個故障點
25	Z3040B搖臂鑽床故障模塊	1	台	每個掛板可設置20個故障點
26	X62W萬能銑床故障模塊	1	台	每個掛板可設置20個故障點
27	T68臥式鏜床故障模塊	1	台	每個掛板可設置20個故障點
28	PDH電動葫蘆故障模塊	1	台	每個掛板可設置20個故障點
29	儀表箱	1	台	提供指針式交流電壓表1塊 提供組合開關1個 提供指針式交流電流表1塊 提供指針式頻率表1塊 提供指針式功率因數表1塊 提供指針式單相功率表1塊 提供指針式三相功率表1塊 提供單相電能表1塊

---
