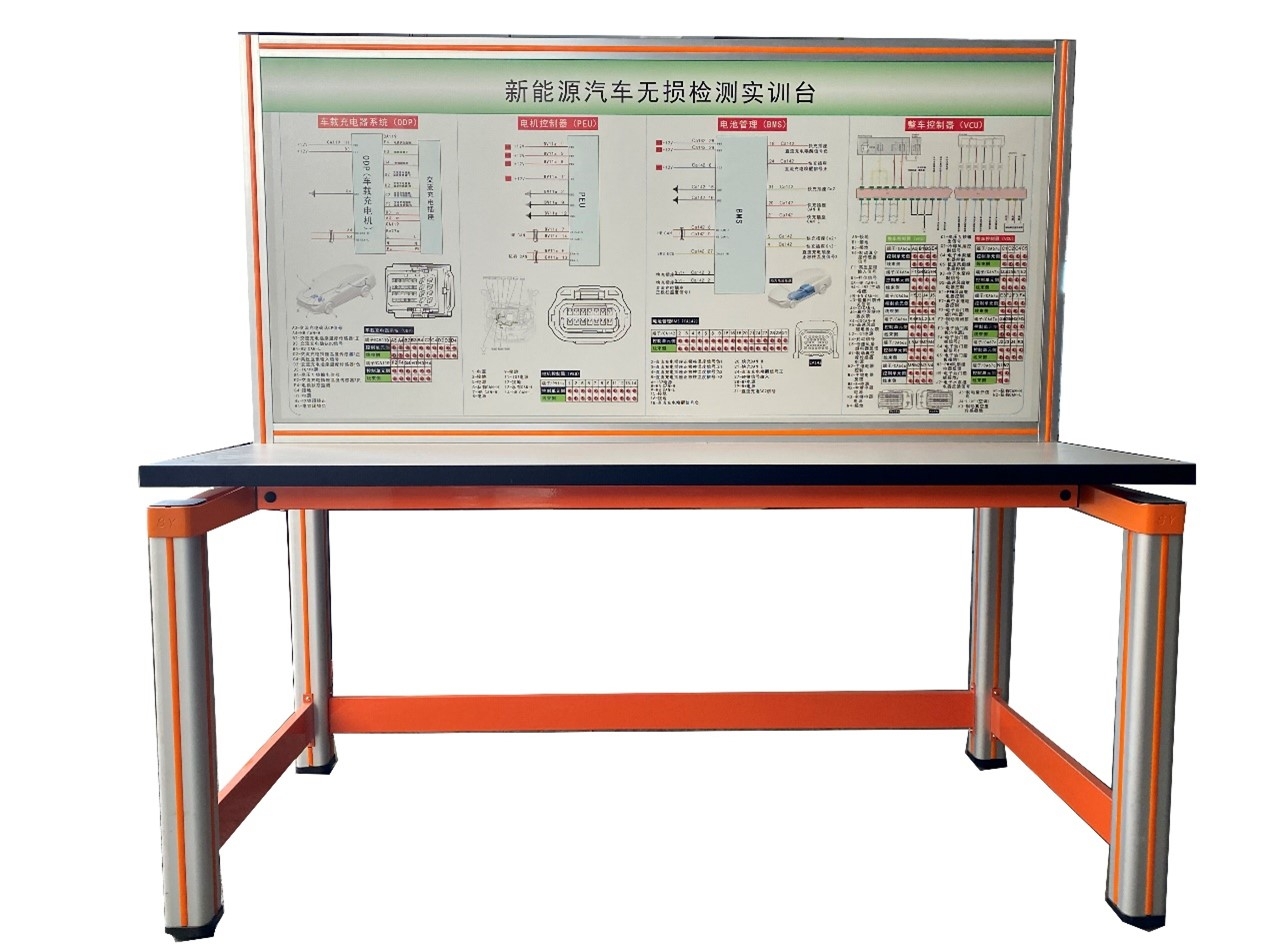

新能源汽車無損檢測實訓台

一、產品簡介
MYXNQ-147新能源汽車無損檢測實訓台采用純電動汽車原車插接器實物製作，無損原車部件與線束，包括電機控製MCU、電池電控BMS、VCU控製、車載充電係統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測台麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車控製及驅動傳動係統（電機控製MCU、電池電控BMS、VCU控製、車載充電係統）相關的實驗實訓內容。
二、產品功能
1.新能源汽車無損檢測實訓台通過專用線束與車輛連接(訂製連接線束,無損原車部件與線束)，斷開專用線束後車輛功能完整。(注：新能源汽車整車需要另外采購配套)。
2.車輛結構完整，各控製係統、傳感器、執行器齊全，可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配備新能源汽車電機控製MCU、電池電控BMS、VCU控製、車載充電係統原理教學板。

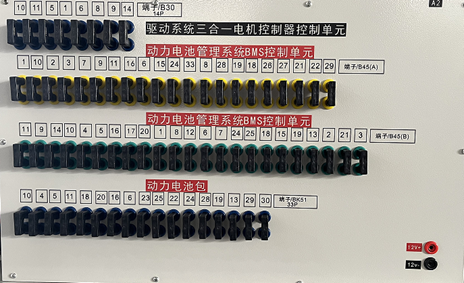

5.新能源汽車無損檢測實訓台麵板采用帶檢測端子的原理麵板：麵板打印有永不褪色的彩色控製單元和執行器、傳感器端子圖；並安裝傳感器與執行器的檢測端子。
6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。
7.安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點1-24個/每係統。
9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸（mm）：1600×700×1500mm(長×寬×高)
2.移動腳輪：100*60mm
3.工作溫度：-40℃～+50℃
四、實訓（實驗）項目
1.實現新能源汽車電機控製MCU、電池電控BMS、VCU控製、車載充電係統各項目實訓。
2.各控製器模塊的結構和工作原理。
3.各控製器的檢測。
4.新能源汽車故障碼的讀取方法。
5.分析新能源汽車故障現象，掌握新能源汽車故障排除方法。
6.新能源汽車維修與保養實訓。
7.新能源汽車大賽培訓實訓。
8.電池管理係統、電機控製器、交流充電單元、VCU控製係統結構和工作原理、數據分析和故障診斷、故障診斷與排除。
五、基本配置
1.故障設置控製器1套；
2.新能源整車在線檢測實訓台1套（包括：實驗桌子﹑實驗台架﹑存儲櫃）；
（1）實驗桌子
1.桌子台麵板采用E1級三聚氰胺複麵合成板，台麵厚度約25mm。
2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約800mm，桌麵板下設支撐框架，截麵尺寸為30×30mm，承受力不少於300kg。
3.立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵藍色靜電噴塗工藝。
（2）實驗台架
實驗台架：實驗台架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表麵滑，無凹槽，用於放置儀表、實驗模塊等。
（3）存儲櫃
存儲櫃：采用圓弧卷邊冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；櫃體四邊圓弧設計：R=30mm，櫃體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶刹車腳輪。
3.考核係統 1套（U形機械故障考核係統）；
設故類型包括：1)斷路故障；2)虛接故障；3)短路故障；4)交叉錯接故障。

4.專用對接線束1套。
