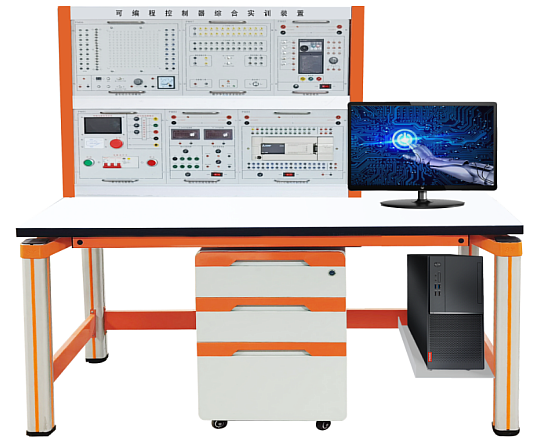

可編程控製器綜合實訓平台

一、MY-22E可編程控製器綜合實訓平台-產品概述
該裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控製器技術》、《電氣及PLC控製技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控製技術》課程的教學與技能實訓。
實訓裝置也適合技工學校、職業院校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、特點
1、電氣控製線路元器件都裝在模塊上，並由安全插座引出接線端子，隻需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控製係統。
四、設備組成要求：
本實訓台由實訓掛件、實訓桌、實訓儲物櫃三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約750mm，桌麵板下設支撐框架，截麵尺寸為40×20mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵橘紅靜電噴塗工藝。桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
2、實訓儲物櫃：采用圓弧卷邊冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；櫃體四邊圓弧設計：R=30mm，櫃體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶刹車腳輪。
3、電腦桌：鋼鋁結構，裝有4隻萬向輪，裝有黑色鋼質網孔電腦後靠、鍵盤托、主機支架。
4、學生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；（4）防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
5、模塊及器材配置清單

序號	部件名稱	功能及技術參數	數量
1	三相交流電源	提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護係統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平台的電源總開關。三相輸出通過停止和啟動按鈕控製。	1套
2	低壓交直流電源	提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。	1套
3	PLC主機	FX3U-48MT 集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX0N-3A一個，配備直流電源24V/5A輸出接口	1套
4	觸摸屏	TPC7032  7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接線端子全部引出。	1套
5	變頻器	FR-D720S-0.4K 0.4KW變頻器，具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。接口全部引出到專業端子排上，方便學生做實驗。	1套
6	虛實結合實訓	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控製、機床PLC改造控製、隧道監控等模擬控製實訓，指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。	1套
7	數字孿生仿真係統	采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控製等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、係統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控製器根據信號執行相應的輸出操作，以此反應整個係統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控製三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控製實訓模塊一致	1套
8	實訓導線	4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都隻能配合相應內孔的插座，不能混插。編程和通信電纜1套。	1套
9	學生凳	鋼木方凳	2張
10	指導書	實驗課程	1本
11	工具	一、十字螺絲刀各1把，尖嘴鉗1把，剝線鉗1把	1套

五、實訓項目
（一）PLC可編程控製器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控製
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙麵銑床
25.電鍍槽
26.交流電機正反轉控製
27.小車運動
28.攪拌站
29.汽車燈光控製
30.汽車火花塞點火控製
31.加工中心控製
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控製
35.X62W萬能銑床PLC改造控製
36.T68臥式鏜床PLC改造控製
37.M7120平麵磨床PLC改造控製
38.Z3050搖臂鑽床PLC改造控製
39.電動葫蘆PLC改造控製
40.Z35搖臂鑽床PLC改造控製
41.M1432A萬能外圓磨床PLC改造控製
（二）高級綜合電氣實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏棒圖對象實驗
6.觸摸屏對象實驗
7.觸摸屏移動元件對象實驗
8.觸摸屏異常報警對象實驗
9.觸摸屏靜態顯示實驗
10.觸摸屏表針控件對象實驗
11.基於觸摸屏PLC控製的三相異步電動機Y/△啟動控製
12.PLC 控製電動機點動和自鎖控製
13.PLC 控製電動機手動正反轉控製
14.PLC 控製電動機帶延時正反轉控製
15.PLC 控製電動機星/三角啟動自動控製
16.變頻器功能參數設置與操作
17.變頻器報警與保護功能
18.外部端子點動控製
19.變頻器控製電機正反轉
20.多段速度選擇變頻調速
21.變頻器無級調速
22.基於外部模擬量(電壓/電流）控製方式的變頻調速

---
