電子工藝實驗平台

一、概述

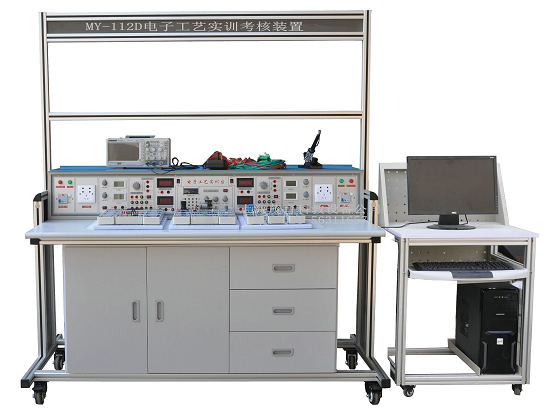

MY-112D 電子工藝實驗平台適用於高職高專及高級技師的實驗.實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的開放平台。
二、技術指標：
（1）工作電源：兩相三線 AC 220V±10%  50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能特點：
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、電子工藝裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平台，在此平台上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無後顧之憂。
4、與本裝置實訓項目均經過反複斟酌、精心配置；其中有許多電工電子產品線路，不僅有利於知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊1多個，具有廣闊的延伸空間，可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓台的利用率，並可節省實驗實訓場地，性價比大大提高。
6、電源台：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗台上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，並配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
1）實驗電源每路配置：一組可調的直流電源0~24V/2A，並帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一隻精密數字電壓表（DC 30V），一隻精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
四、實訓項目：
1）模擬電子技術綜合應用、創新實訓項目：
項目一  常用二極管的性能測試及應用
項目二  雙極晶體管及場效管輸出特性的測定
項目三  單管放大電路的研究
項目四  兩極放大電路及負反饋放大電路的研究
項目五  助聽器電路的調試（電子產品線路）（綜合應用）
項目六  恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七  三極管放大電路故障排除
項目八  整流、濾波及穩壓電路的研究
項目九  直流穩壓正、負電源電路的研究
項目十  典型複合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一  OTL功率放大電路的故障排除
項目十二  LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三  運算放大器基本運算電路
項目十四  對由運放器組成的積分運算電路、微分運算電路
項目十五  對由運放器組成的電壓比較器傳輸特性的研究
項目十六  氣敏傳感器製作煙霧報警器的製作與調試（電子產品線路）（綜合應用）
項目十七  方波、三角波和鋸齒波發生器電路的研究與測試
項目十八  三角波、方波及正弦波發生器的製作競賽
項目十九  RC（文式橋式）正弦波振蕩器和製作與調試
項目二十  電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二  直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三  恒溫控製電路的製作與調試（競賽項目）（電子產品線路）（綜合應用）
2）數字電子技術綜合應用、創新實訓項目目錄
（1）、基礎實訓項目：
項目一  基本邏輯門電路功能測試
項目二  優先編碼器功能測試
項目三  二進製譯碼器和數據選擇器功能測試
項目四  全加器和超前進位全加器功能測試
項目五  數值比較器功能測試
項目六  七段碼鎖存/譯碼/驅動器功能測試
項目七  各類觸發器功能測試
項目八  雙向移位寄存器功能測試
項目九  二一五一十進製計數器功能測試
項目十  二位十進製計數/譯碼/驅動/顯示電路
項目十一  可逆十進製計數電路功能測試
項目十二  N進製計數電路功能測試
項目十三  555定時器基本應用電路
項目十四  微分型單穩態觸發器
項目十五  集成單穩態觸發器及其應用
項目十六  集成施密特觸發器及其應用
（2）、綜合應用實訓項目
項目十七  聲光控製節能路燈電路（電子產品線路）（綜合應用）
項目十八  8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九  4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十  秒脈衝信號發生器（電子產品線路）（綜合應用）
項目二十一  救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二  D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三  數控變頻三角波—方波發生器
項目二十四  移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五  8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六  觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七  數字鍾電路（電子產品線路）（綜合應用）
項目二十八  二位十進製計數符合電路（電子產品線路）（綜合應用）
項目二十九  交通燈控製電路（電子產品線路）（綜合應用）
項目三十   升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一  光電轉換加/減計數電路（電子產品線路）（綜合應用）
（3）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控製特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光台燈）電路的製作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控製直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）（4）、電子產品安裝調試綜合技能實訓項目
項目一  聲光控延時開關安裝與調試
項目二  遙控音樂門鈴
項目三  全控六管超外差式調幅收音機
項目四  多功能防盜報警器

---
