智能型中高級維修電工實訓設備

一、概述
MY-304G智能型中高級維修電工實訓設備主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控製線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控製線路元器件都裝在模塊上，並由安全插座引出接線端子，隻需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術性能
1、輸入電源：三相五線製～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸約：1600mm×750mm×1690mm
四、設備組成要求：

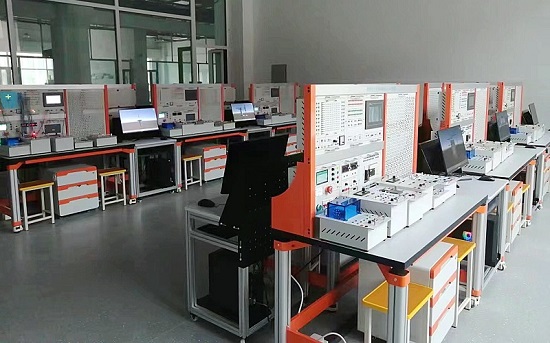

本實訓台由實訓掛件、實訓桌、實訓儲物櫃三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約750mm，桌麵板下設支撐框架，截麵尺寸為40×20mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵橘紅靜電噴塗工藝。
2、實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
3、實訓儲物櫃采用圓弧卷邊冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；櫃體四邊圓弧設計：R=30mm，櫃體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶刹車腳輪。
4、設備配置清單

序號	部件名稱	功能及技術參數	數量
1	三相交流電源	提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護係統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平台的電源總開關。三相輸出通過停止和啟動按鈕控製。	1套
2	低壓交直流電源	提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。	1套
3	PLC主機	FX3U-48MT集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX0N-3A一個，配備直流電源24V/5A輸出接口	1套
4	觸摸屏	TPC7032 7寸寸彩色觸摸屏	1套
5	變頻器	FR-D720S-0.4K 0.4KW變頻器	1套
6	虛實結合實訓	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控製、機床PLC改造控製、隧道監控等模擬控製實訓，指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。	1套
7	數字孿生仿真係統	采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控製等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、係統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控製器根據信號執行相應的輸出操作，以此反應整個係統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控製三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控製實訓模塊一致	1套
8	維修電工組件（一）	直流流接觸器JZC1-22 DC24V 4隻，熱過載繼電器JRS1-09-25/Z 1-1.6A 2隻，功率電阻4隻，20A橋堆一隻。	1套
9	維修電工組件（二）	低壓斷路器DZ108-20 2.5-4A 1個，通電延時時間繼電器AH2-Y DC24V 2隻（一隻帶瞬動）。熔斷器座RT28N-32X 1P 5套（含熔芯），萬能轉換開關（LW5D-16 3檔6節）1隻。	1套
10	維修電工組件（三）	按鈕開關LAY39B-11BN Φ22（黃1，綠2，紅1）4隻，指示燈ND16-22DS DC24V（紅1、綠1）2隻，十字開關（四向自鎖）1隻，行程開關JLXKI-3114隻	1套
11	步進電機模塊	42步進電機及驅動器一套	1套
12	溫度閉環控製模塊	包含加熱單元，溫度采集單元	1套
13	電動機	三相鼠籠電動機AC380V（Y/△）帶離心開關	1台
14	電動機	三相鼠籠電動機AC380V（Y/△）	1台
15	電動機	雙速異步電動機AC380V（△/YY）	1台
16	實訓導線	4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構連接線（不存在任何觸電的可能）；兩種導線都隻能配合相應內孔的插座，不能混插。編程和通信電纜1套。	1套
17	導線架	用於懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。	1個
18	萬用表	OW18A	1個
19	電腦桌	鋼鋁結構，裝有4隻萬向輪，裝有黑色鋼質網孔電腦後靠、鍵盤托、主機支架。	1張
20	學生凳	鋼木方凳	2張
21	實訓指導書		1本
22	配套資源庫		1套

五、實訓項目
電氣控製實訓
1.三相異步電動機的自動開關控製電路
2.三相異步電動機點動控製線路
3.單向啟動停止控製線路/異步電動機自鎖控製電路
4.三相異步電動機點動與長動控製電路
5.三相異步電動機兩地控製電路
6.三相異步電動機接觸器聯鎖正反轉控製電路
7.三相異步電動機雙重聯鎖正反轉控製電路
8.自動往返控製電路
9.三相異步電動機串電阻降壓啟動控製電路
10.三相異步電動機星形、三角形控製電路
11.兩台電動機手動順序控製電路
12.兩台電動機自動順序控製電路
13.三相異步電動機電源反接製動控製電路
14.三相異步電動機能耗製動控製電路
15.雙速電動機控製電路
16.CA6140普通車床電路
17.電動葫蘆的電氣控製電路
高級綜合電氣實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏棒圖對象實驗
6.觸摸屏對象實驗
7.觸摸屏移動元件對象實驗
8.觸摸屏異常報警對象實驗
9.觸摸屏靜態顯示實驗
10.觸摸屏表針控件對象實驗
11.基於觸摸屏PLC控製的三相異步電動機Y/△啟動控製
12.PLC 控製電動機點動和自鎖控製
13.PLC 控製電動機手動正反轉控製
14.PLC 控製電動機帶延時正反轉控製
15.PLC 控製電動機星/三角啟動自動控製
16.變頻器功能參數設置與操作
17.變頻器報警與保護功能
18.外部端子點動控製
19.變頻器控製電機正反轉
20.多段速度選擇變頻調速
21.變頻器無級調速
22.基於外部模擬量(電壓/電流）控製方式的變頻調速
PLC可編程控製器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控製
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙麵銑床
25.電鍍槽
26.交流電機正反轉控製
27.小車運動
28.攪拌站
29.汽車燈光控製
30.汽車火花塞點火控製
31.加工中心控製
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控製
35.X62W萬能銑床PLC改造控製
36.T68臥式鏜床PLC改造控製
37.M7120平麵磨床PLC改造控製
38.Z3050搖臂鑽床PLC改造控製
39.電動葫蘆PLC改造控製
40.Z35搖臂鑽床PLC改造控製
41.M1432A萬能外圓磨床PLC改造控製

---
