PLC可編程控製器實驗設備

一、概述

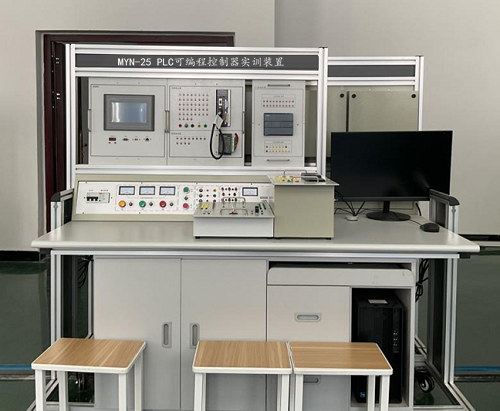

MYN-25 PLC可編程控製器實驗設備由控製屏、實驗桌、可編程邏輯控製器、STEP7編程軟件、組態王組態軟件、模擬控製實驗掛箱於一體，綜合性強、功能齊全，做到一機多用、資源共享、便於管理。在實驗台上可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。該設備適合高職院校、中職學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控製器技術》、《電氣及PLC控製技術》、《PLC及其應用》的實訓教學。
二、實驗台特點：
1、裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，隻需添加部件就可以實現。組合靈活,用戶可根據不同的需要組成不同的控製係統。
2、可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作，實驗項目齊全，含數字量、模擬量、網絡通訊、工控組態跟蹤及變頻器電氣實訓控製等。
3、設有電流型漏電保護器及電壓型過流保護模塊，控製屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全及主機起到保護作用。
5、PLC主機：集成數字量I/O（24路數字量輸入/24路數字量輸出）
6、型號：FX3U-48MR主機
7、輸出電壓：直流24V，電壓表指示
8、利用應用軟件編程
9、電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入區                   ◆ PLC主機 、編程電纜
◆ LED發光管、指示燈               ◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）       ◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A         ◆ PLC輸入 、輸出端口
2）PLC主機的輸入輸出端口均已引到麵板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接麵板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控製。
3）PLC主機一般采用日本原裝的三菱係列主機。如用戶要求時也可配備其他型號主機。
4）實訓台本身帶有24V2A的電源。可以直接用於輸出負載或與演示裝置接口或與其它對應裝置相連。
三、技術性能
1．輸入電源：三相四線(380V±10％ 50H_Z)
2．工作環境：溫度–10℃－+40℃，相對濕度＜85％(25℃)，海拔＜4000m
3．裝置容量：＜1.5kVA
4．外形尺寸：160×75×150 cm
四、實驗項目：
1、可編程控製器及應用實驗
1、小車運動控製係統
2、工位控製
3、三層樓電梯控製
4、某自動售貨機采用PLC控製
5、點動控製電路
6、可逆運行控製電路
7、星形—三角形降壓起動
8、雙速電動機控製電路
9、可逆運行反接製動控製電路
10、X62W萬能銑床的PLC控製
11、排水泵站PLC控製
12、交通信號燈管理
13、半自動鑽孔工作站的順序控製
14、用PLC來控製裝料小車的動作
15、用PLC控製混料罐工作
16、用移位指令設計一個烘箱送料機構的控製
17、步進電動機程序控製
18、圓弧插補
19、皮帶傳輸機控製係統
20、PLC控製雙工作台工作
21、PLC控製機械手動作
22、控製機械滑台
23、水塔水位控製
24、用PLC控製智力競賽搶答裝置
25、用PLC控製三彩燈閃爍電路
26、用PLC控製倉庫門自動開閉控製電路
27、用PLC控製加熱爐自動上料裝置
2、組態軟件實驗教學：
1、利用已編輯好的組態畫麵，對以上任何實驗進行動態跟蹤實驗教學
2、針對實驗項目的具體要求，學生自行編輯組態畫麵，進行教學實驗

---
