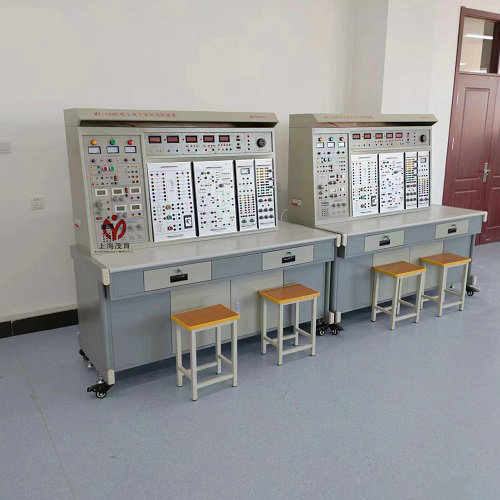

高性能電工電子電力拖動技術實訓裝置

一、概述
MY-109C高性能電工電子電力拖動技術實訓裝置綜合了大、中專院校及職校電路分析、電工基礎、電工學、電子學、電機控製、繼電接觸控製及電力拖動等課程實驗大綱的要求而研製，特別適用於高等院校現有實驗設備的更新換代，及中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
二、裝置功能：
1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2、能完成電工基礎電工學中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3、能完成電路分析、電工學中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4、能完成電機控製、繼電接觸控製及電力拖動等課程實驗。
5、能完成數字電路、模擬電路、電力拖動”等實驗。
三、技術性能：
1、輸入電源：三相四線(或三相五線)380V±10%50Hz
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3、外形尺寸：167×73×153cm3
4、裝置容量：＜1.5KVA
5、移動腳輪：100*60mm
四、裝置配備：裝置主要由電源儀器控製屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。
(一)MY-01電源儀器控製屏：控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：
1、主控功能板：
1.1、三相0～450V及單相0～250V連續可調交流電源。配備一台三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三隻單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均（jun1）能自動保護，克服了調換保險絲帶來的麻煩。配有三隻指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2、提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢複功能。
1.3、提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4，額定變化率≤５×10-4，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
1.4、設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。
1.5、實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由於接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6、設有真有效值交流數字電壓表一隻，測量範圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
2、信號源功能板：
1）頻率計：6位數字顯示，測量範圍1Hz～10MHz，作為外部測量和內置信號源頻率指示。
2）信號源頻率範圍：0.2Hz～2MHz，分七檔
3）輸出波形：正弦波、三角波、方波、脈衝波、斜波及50Hz正弦波
4）占空比調節：20%～80%
5）輸出幅度：20Vp-p(1MΩ負載)、10Vp-p(50Ω負載)
6）輸出保護：短路保護，抗輸入電壓±35V（1分鍾）
7）幅度顯示：三位LED
8）功率輸出：≥10W；頻率範圍(3dB帶寬)：20KHz(方波、三角波、正弦波)
3、儀表、受控源功能板：
3.1、智能交流數字電壓表：交流數字電壓表1隻，采用新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-500V，頻率範圍：10Hz-20Hz。手動量程為：10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。
3.2、智能交流數字電流表：交流數字電流表1隻，采用新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-5A，頻率範圍：10Hz-20Hz。手動量程為：100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。
3.3、直流數顯電壓表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.4、直流數顯毫安表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.5、受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當的連接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，並有發光管指示。
4、控製屏掛置掛件的具體方法：控製屏正麵右邊設有一個74×48.5cm2的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控製屏采用螺母固定，易於裝卸和運輸。
(二)MY-02實驗桌：
實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用於放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
(三)實驗組件掛箱：
1、MY-03電路基礎實驗箱：提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串並聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2、MY-04交流電路實驗箱：提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個並聯的白熾燈羅口燈座(每組設有三個開關控製三個負載並聯支路的通斷)，可插60W以下的白熾燈九隻，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，並可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一隻，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一隻（50VA、36V/220V），原副邊均設有保險絲便於電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3、MY-05元件箱：設有三組高壓電容（每組1uF/500V、2.2uF/500V、4.7uF/500V高壓電容各一隻），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進製可調電阻箱，阻值為0～99999.9Ω/2W。
4、MY-06單相智能功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。
5、MY-07真有效值交流數字毫伏表：能夠對各種複雜波形的有效值進行精確測量，電壓測試範圍0.2mV～600V（有效值），測試基本精度達到±1%，量程分200mV、2V、20V、200V、600V五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源功能。頻率測試範圍10Hz～600KHz，輸入阻抗1MΩ，輸入電容≤30pF。
6、MY-8受控源(四路)、回轉器、負阻抗變換器：提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
7、MY-09數字電路、模擬電路實驗掛件：提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢複功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進製譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈衝源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P2隻、14P3隻、16P4隻、28P1隻、40P1隻）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若幹分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利於提高學生動手能力。
8、MY-15繼電接觸控製：提供中間繼電器二隻，熱繼電器一隻，熔斷器三隻，轉換開關三隻，按鈕一隻，行程開關四隻，信號燈、保險絲座各一隻。各器件的工作端子均已引到麵板上，供實驗接線用。
9、MY-17繼電接觸控製：提供交流接觸器（線圈電壓380V）三隻，熱繼電器一隻，電子式時間繼電器（通電延時，工作電壓380V）一隻，變壓器(220V/26V/6.3V)、整流電路、能耗製動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一隻）三隻。將各器件的工作端子引到麵板上，供實驗接線用。
10、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。
五、配置清單（每台）：

MY-01	電源儀器控製屏	1套
MY-02	實驗桌	1張
MY-03	電路基礎實驗掛件	1套
MY-04	交流電路實驗掛件	1套
MY-05	元件箱	1套
MY-06	單相智能功率、功率因數表	1隻
MY-07	真有效值交流數字毫伏表	1隻
MY-08	受控源（四路）、回轉器、負阻抗變換器	1套
MY-09	數字電路、模擬電路實驗掛件	1套
MY-10	繼電接觸控製	1件
MY-11	繼電接觸控製	1件
MY-12	三相交流電機	2台
MY-13	高可靠護套結構插式實驗連接線及配件	1套

六、基本實驗項目：
（一）電工實驗項目

1.基本電工儀表的使用與測量誤差的計算 2.減少儀表測量誤差的方法 3.線性與非線性電路元件伏安特性的測繪 4.電位、電壓的測定及電路電位圖的繪製 5.基爾霍夫定律驗證及故障判斷 6.疊加定理驗證及故障判斷 7.電壓源與電流源的等效變換 8.戴維南定理的驗證 9.諾頓定理驗證 10.雙口網絡測試 11.互易定理驗證 12.受控源VCCS、VCVS、CCVS、 CCCS的實驗研究 13.典型電信號的觀察與測量 14.RC一階電路響應的測試	15.二階動態電路響應的研究16.R、L、C元件阻抗特性的測試 17.RC串、並聯選頻網絡特性測試 18.R、L、C串聯諧振電路的研究 19.用三表法測量交流電路等效參數 20.正弦穩態交流電路相量的研究 （日光燈功率因數提高實驗） 21.互感實驗 22.單相鐵心變壓器特性的測試 23.三相交流電路電壓、電流的測量 24.三相電路功率的測量 25.單相電度表的校驗 26.功率因數及相序的測量 27.負阻抗變換器及其應用 28.回轉器及其應用
（二）數字電路實驗項目：
l.與門電路邏輯功能測試 2.或門電路邏輯功能測試 3.與非門電路邏輯功能測試 4.非門電路邏輯功能測試 5.CM0S門電路的測試 6.基本RS觸發器 7.JK觸發器 8.D觸發器 9.555時基電路的應用 10.二-——十進製計數器	11.二——十進製8421譯碼器 12.加法器 13.減法器 14.由集成與非門構成單穩態觸發器 15.T觸發器實驗 16.組合電路的設計之一——編碼轉換 17.組合電路的設計之二——顯示電路 18.同步時序電路的設計 19.計算機時序電路的設計 20.CM0S集成A/D、D/A轉換電路實驗
可自行設計、開發實驗電路：（三）模擬電路實驗 采用固定線路和分立元件靈活組合進行實驗。 1、固定線路板實驗有： （1）共射極單管放大器負反饋放大器實驗 （2）射極限跟隨器實驗 （3）RC正弦振蕩器實驗 （4）差動放大器實驗 （5）OTL功率放大器實驗 2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平台開發其他實驗項目。
（四）電力拖動實驗:
1.閘刀開關正轉控製線路 2.接觸器點動正轉控製線路 3.具有自鎖的正轉控製線路 4.具有過找保護的正轉控製線路 5.接觸器聯鎖的正反轉控製線路 6.按鈕聯鎖的正反轉控製線路 7.按鈕接觸器複合聯鎖控製線路 8.接觸器控製串聯電阻降壓起動線路 9.時間繼電器控製串聯電阻降壓控製線路 10.接觸器控製Y/△降壓起動	11.時間繼電器控製Y/△降壓起動 12.QX3-13型Y/△自動起動控製線路 13.半波整流能耗製動控製線路 14.全波整流能耗製動控製線路 15.C620車床電氣控製線路 16.單相運行反接製動控製線路 17.電動葫蘆電氣控製線路 18.控製電路聯鎖控製線路 19.主電路聯鎖控製線路

七、安全保護體係:
1、三相四線製(或三相五線製)電源輸入，總電源由三相鑰匙開關控製，設有三相帶燈熔斷器作為斷相指示。
2、控製屏電源由接觸器通過起、停按鈕進行控製。
3、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5KVA）一台，可更好地滿足教學實驗要求。
4、屏上裝有電壓型漏電保護裝置，控製屏內或強電輸出若有漏電現象，即告警並切斷總電源，確保實驗進程安全。
5、屏上裝有一套電流型漏電保護器，控製屏若有漏電現象，漏電流超過一定值，即切斷電源。
6、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，係統即告警並切斷總電源。
7、測量儀表精度高，采用精密鏡麵指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量儀表發展方向。
8、各種電源及各種儀表均有可靠的保護功能。
9、實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。

---
