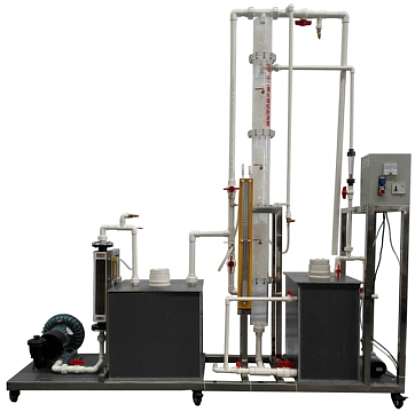

二氧化硫填料吸收塔實訓裝置

一、MYH-339C 二氧化硫填料吸收塔實訓裝置-設備特點：
1、設備布局合理、美觀，結構清晰，整體感強。
2、填料塔、液體緩衝箱、氣體緩衝箱均為透明有機玻璃製造，可觀察整個氣體處理過程的實驗現象，加深對設備整體結構的了解，掌握二氧化硫吸附處理流程的各項細節。

二、實驗目的：
1、通過測定填料吸收塔進出口氣體中SO2的含量，近似計算出吸收塔的平均淨化效率，2、了解吸收效果。通過測出填料塔進出口氣體的全壓，計算出填料塔的壓降。
3、通過對比清水吸收和堿液吸收SO2，認識物理吸收和化學吸收的差異。
三、主要配置：
1、有機玻璃三段填料塔
2、液體緩衝箱
3、氣體緩衝箱
4、進出口風管
5、渦輪氣泵
6、噴淋係統
7、加液泵
8、氣體流量計
9、液體流量計
10、SO2氣體鋼瓶及減壓器（用戶自備）
11、SO2氣體流量計
12、電控箱
13、管道閥門
14、不鏽鋼支架。
四、技術參數：
1、環境溫度：5℃～40℃
2、電源 220V，功率：≥1.1KW
3、吸附塔設計實驗氣量：2.5～25m3/h。
4、流量測量與調節：轉子流量計，液體吸收流量：16～160L/h，氣體流量：2.5～25m3/h，SO2氣體流量：6-60ml/h。
5、填料塔：尺寸Φ100×2000mm，優質有機玻璃。
6、高壓離心風機：功率1.1KW，轉速2900r/min。
7、水泵：額定流量10L/min，功率90W，揚程8m。
8、水箱：400×400×300mm，優質PVC材質。
9、各項電路指示、操作均在控製屏麵板進行。
10、控製屏和框架均為304不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11、外形尺寸：1800×500×500mm，框架為可移動式設計，帶腳輪及禁錮腳。

---
