| 技術指標 | 產品說明 | |||
| 裝置特點 |

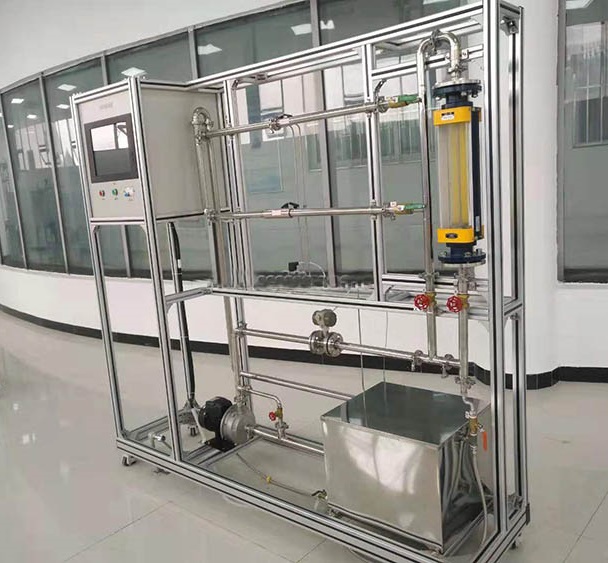

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，采用高品質鋁合金型材框架並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 4、整套設備除去鋁合金型材框架外均采都用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 5、實驗係統裝置綜合了文丘裏和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。 6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表係統；節流壓差采用壓力傳感器和數字儀表係統。 7、整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、中央處理器、觸摸屏、高品質鋁合金型材框架，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|||
| 裝置功能 |
1、了解渦輪流量計、孔板流量計、文丘裏流量計和轉子流量計的構造、工作原理和 主要特點。 2、掌握流量計的標定方法。 3、了解節流式流量計流量係數 C 隨雷諾數 Re 的變化規律， 流量係數 C 的確定方法。 4、學習合理選擇坐標係的方法。學會用標準流量計的方法標定流量。 5、測定節流式流量計（孔板、文丘裏）的流量標定曲線。 6、測定節流式流量計的雷諾數 Re 和流量係數 C 的關係，並進行比較。 7、測定轉子流量計的流量標定曲線。 |
|||
| 設計參數 |
1、孔板流量計流量：0.2~10m3/h，壓差範圍：10~100KPa。 2、文丘裏流量計流量：0.2~10m3/h，壓差範圍：10~150KPa。 3、轉子流量計流量：0.4~4m3/h。 4、渦輪流量計流量：0.1~10m3/h。 5、溫度：常溫。 |
|||
| 公用設施 |
1、水：裝置自帶不鏽鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 2、電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：清潔自來水。外配設備：無。 |
|||
| 主要設備 |
1、LZB-40 水轉子流量計： 流量範圍 400～4000 L/h。 2、孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。 3、文丘裏流量計流量：0.2~10m3/h，文丘裏流量計：文丘裏喉徑：Φ14mm。 4、DN20渦輪流量計：流量範圍0.5～8.0m3/h，4-20mA遠傳輸出，流量檢測機構 。 5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。 6、宇電AI501 流量數字顯示儀。 7、宇電AI501 溫度數字顯示儀。 8、宇電AI501 壓差數字顯示儀。 9、不鏽鋼離心泵：功率 550W，最大流量 5.2m3/h。 10、水箱：304不鏽鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 11、管路：304衛生級不鏽鋼材質，采用不鏽鋼快裝活接與管路連接；管道活接連接渦輪流量計。 12、閥門：采用304不鏽鋼閥和優質銅閥。 13、電器：接觸器、開關、漏電保護空氣開關。 14、304不鏽鋼儀表櫃：測控、電器設備在實驗架上。 15、采用高品質鋁合金型材框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。內存4G，功能：中央處理器數據顯示控製。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 壓差 | 壓差傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 液體溫度 | PT100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 渦輪流量 | 傳感器 | 數字顯示儀表，精度：0.5%FS | 手動閥控 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
