新能源汽車檢測與維修實訓考核裝置

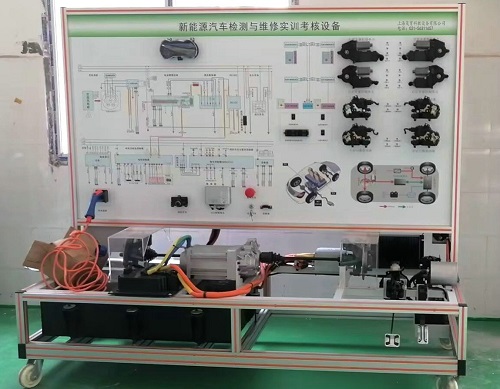

MY-8062C新能源汽車檢測與維修實訓考核裝置是按照新能源汽車檢測與維修技術專業“校企共建，雙軌並行，工學結合”人才培養方案的整體要求建成的，集教學、培訓為一體，由新能源汽車故障診斷、檢測等模塊化一體化教學的場地組成。包括新能源汽車電氣基礎學習工作站、新能源汽車核心部件學習工作站、新能源汽車核心技術原理學習站、純電動汽車基礎訓練工作站、新能源汽車整車檢測維修工作站、新能源汽車創新創業工作站，以及新能源汽車展示區等。
一、功能特點:
1、新能源汽車檢測與維修實訓考核裝置完整展示了電動汽車整車CAN總線網絡電控係統（包括舒適係統/電機控製/電池管理係統/VCU整車控製係統），可以動態模擬整車CAN總線網絡電控係統的運行狀態與工作過程。
2、示教板麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡電控係統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡電控係統的工作原理。
3、示教板麵板上安裝有點火開關、帶網關通訊的整車控製器模塊，智能儀表模塊，電源係統模塊，舒適控製模塊（車窗與中控等），電動機控製器，工況指示燈，電源開關，油門踏板，製動踏板，動力電機等模塊與操縱開關。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
二、技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度；－40℃~+50℃
4、外形尺寸：2050x600x1700mm（長x寬x高）
5、動力電源：72V
三、基本配置（每台）

序號	名稱	規格型號	單位	數量
1	控製麵板與檢測台	1.裝有各種檢測端子以及彩色原理圖 2.冷板衝壓成形移動架台 3.帶有4隻可移動腳輪	套	1
2	電動汽車磷酸鐵鋰電池	72V 20AH	套	1
3	電動車組合儀表（7寸BMS信息顯示屏）	電動汽車儀表帶CAN通訊；包含指示燈、電流電壓指示、電量指示、能量流程圖、REDAY/OK燈；	套	1
4	BMS電池管理控製單元係統	配套，包括：中央控製模塊ECU，終端模塊ECU。	隻	1
5	點火開關	配套	隻	1
6	車載充電器	72V20AH，帶CAN-BUS通訊	台	1
7	DC-DC轉換器	72V轉12V	套	1
8	電動汽車充電槍與車載側插座	電動汽車國標，CEBEA	套	1
9	電機驅動係統	72V1KW，帶CAN-BUS通訊	套	1
10	電動車車身電氣係統	包括電動車窗/中控鎖係統，帶CAN-BUS通訊	套	1
11	VCU整車控製係統	配套	套	1
12	故障模擬與排除裝置	配套	套	1
13	設備教師/學生手冊	配套	套	1
14	設備合格證、保修卡	配套	套	1

---
