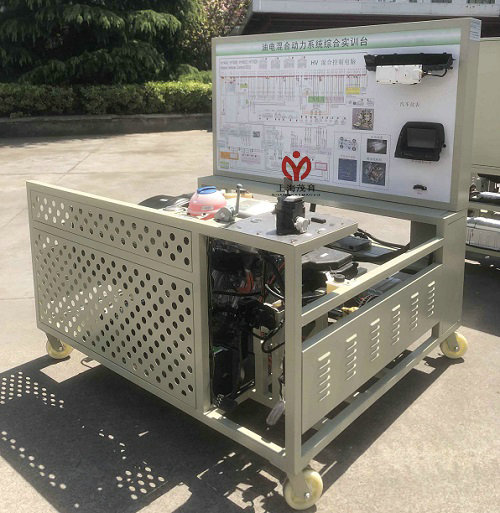

汽車油電混合動力發動機綜合實訓台

MYXNQ-11汽車油電混合動力發動機綜合實訓台采用豐田普瑞斯1.5L原廠油電混合動力總成及運行附件為主體部件，油電混合動力可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電油電混合動力結構與原理及工作過程。適用於各類型院校及培訓機構對汽車油電混合動力理論和維修實訓的實訓教學需要。
二、主要用途：
1、適用於各類型院校及培訓機構對汽車油電混合動力理論和維修實訓的實訓教學需要。
2、適用於各類型院校及培訓機構對汽車油電混合動力模塊各單元教學需要。
3、適用於汽車理實一體化教學模式的教學需要。
4、適用於現場教學的教學模式的教學需要。
5、適用於行動導向教學模式的教學需要。
6、適用於工藝化教學模式的教學需要。
7、適用於三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8、適用於模塊化教學模式的教學需要。
9、適用於汽車職業技能鑒定考核的需要。
10、適用於油電混合動力各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：
采用豐田普瑞斯1.5L油電混合動力係統總成（包含原車電控發動機、油電混合驅動橋、HV蓄電池等附件總成）、原車油電混合動力係統控製電腦、電子油門加速機構、組合儀表、油電混合動力起動運行所有相關的原車附件、故障模擬考核和排除係統、原車電路原理圖板及檢測端子、備用60AH大容量蓄電池、大容量不鏽鋼油箱、油電混合動力加速機構、控製麵板櫃、可移動台架、台架備用電源總開關、原車故障檢測通訊的診斷座、散熱係統、台架操作說明書、實驗指導書等附件。實驗台上配各傳感器及執行器安裝數字顯示表、台架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、台架高溫及轉動等部位加裝防護裝置。
四、功能特點：
1、油電混合動力正常起動運行、油電混合動力各模擬運行工況正常（包含：怠速、加速、減速工況、油電自動/手動切換等）。
2、故障模擬係統可模擬實際運行工況，設置多種實車油電混合動力常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
3、電壓表實時顯示傳感器與執行器的變化，噴油器脈衝等各執行元器件用LED 燈顯示工作狀態。
4、指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
5、配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對油電混合動力電控係統讀取故障碼和數據流等。
6、實驗台麵板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理麵板質保多年不變色），學員可直觀對照原理電路圖和係統實物，認識和分析控製係統的工作原理。
7、實驗台麵板上安裝有多功能檢測端子，可直接在麵板上檢測各傳感器、執行器、發動機控製單元、自動變速器、混合動力單元、電源控製單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
8實驗台麵板上安裝有汽車儀表多功能顯示屏，可實時顯示動力傳遞過程、車速、機油壓力燈、電控係統故障指示燈等參數變化。
8、實驗台加裝蓄電池的電源總開關等安全保護裝置。
9、實驗台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
五、技術參數：
1、設備外形：1740×1200×1740mm(長×寬×高)
2、檢測麵板：采用5mm鋁塑板麵板，表麵氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
3、工作電源：直流12V
4、燃油標號：依發動機型號
5、不鏽鋼油箱容積：10L
6、工作溫度：-40℃～+50℃
7、主機：原車裝置
8、鋼管：40*40*3mm
9、機櫃：1.5mm冷板衝壓成形，
10、移動腳輪：100*60mm
