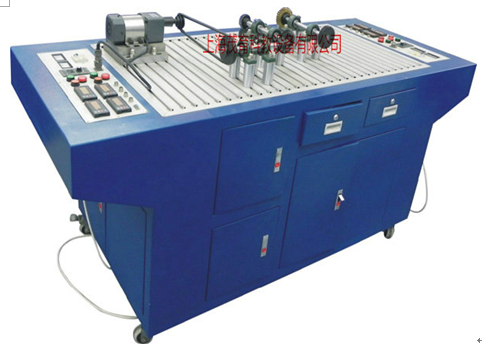

機械係統搭接實驗台性能和作用

介紹：機械係統搭接實驗台是在結合高校機械教材各種傳動及部分機構運動的相關理論知識基礎上，吸收了國內教儀市場同類裝置優點的基礎上精心設計的。它集搭建靈活，組裝方便，展示美觀於一體。是一款實用性強，供高校師生進行各類機械傳動及機構創新運動設計和平台。
    利用本係統裝置可進行“機械係統傳動方案創意設計實驗”，“機械係統及機構運動組合實驗”等創新實驗，在具體操作中，教師可以指導學生設計、搭建、組裝實驗台配套的多功能零件，將學生們自己的構思創意、試湊選型的傳動方案，按比例組裝成實物模型，並模擬真實的傳動和機構運動情況，直觀地調整布局、連接方式和運動學尺寸來改進自己的設計，最終由學生確定其設計方案和運動參數。

一、機械係統搭接實驗台作用： 該實驗台的功能主要是為學生提供了手動拚裝複雜機械係統的實訓平台，讓學生設計並拚裝可實現不同運動要求的複雜機械係統，
1、使學生建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念；
2、獲得對分析、評判處理機械加工誤差、裝配誤差等係統綜合誤差對機械傳動性能影響的實際能力；
3、學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
4、同時實驗台在主要構件上設計了安裝傳感器的位置，並配備了檢測係統和數據處理軟件，學生可通過運動參數變化曲線，了解不同複雜機械係統中的運動構件的運動規律和運動學特性。
二、 機械係統搭接實驗台實驗目的：
1、加深學生對機械傳動組成理論的認識，熟悉帶傳動、鏈傳動、齒輪傳動、蝸杆蝸輪傳動、多軸傳動等概念，為創新設計奠定良好的基礎；利用若幹不同的傳動，搭建各種不同的機械係統，以培養學生運動創新設計意識及綜合設計能力；
2、訓練學生的工程實踐動手能力；
3、基於機構組成原理的搭建設計實驗；基於創新設計原理的機構搭建設計實驗；課程設計、畢業設計中的機構係統方案的搭建實驗；課外活動（如機械設計大賽）中的機構方案搭建實驗。
三、機械係統搭接實驗台性能特點：
1、根據機械係統組成原理，使學生通過實驗進一步掌握係統組成理論，熟悉機械傳動概念和基礎知識，為創新設計奠定良好的基礎；
2、可組成性能各異的平麵的、空間的組合機械傳動係統，有利於培養學生機械傳動係統方案的設計能力；
3、本實驗裝置各傳動係統層次分明，聯接可靠，不會產生構件之間的運動幹涉或脫離；
4、該實驗裝置和聯接方式具有設計巧妙，使用調節範圍大，拆裝輕鬆方便，結構緊湊，元件之間的通用性好，拚裝方案多等特點；
5、實驗台搭接調整靈活方便，各件尺寸準確；
6、實驗台能搭接19種類型的傳動、機構並能靈活運動，無卡滯幹涉現象。
四、實驗台主要技術參數
1、供電電源：220V/50HZ；
2、交流電機功率：90W；
3、電機轉速可調：0-120rpm；
4、外形尺寸：2000×800×860(1200)。

---
