汽車實訓室建設的目的與要求

一、汽車教學技能實訓裝置-創建汽車實訓室的目的與要求
⒈ 鞏固和加強汽車構造和原理課程的理論知識，為後續課程的學習奠定必要的基礎。
⒉ 使學生掌握汽車總成、各零部件及其相互間的連接關係、拆裝方法和步驟及注意事項；
⒊ 學習正確使用拆裝設備、工具、量具的方法；
⒋ 了解安全操作常識，熟悉零部件拆裝後的正確放置、分類及清洗方法，培養良好的工作和生產習慣。
⒌ 鍛煉和培養學生的動手能力。
二、汽車實訓室的要求
1.學會汽車常用拆裝工具和儀器設備的正確使用
2.學會汽車的總體拆裝、調整和各係統主要零部件的正確拆裝
3.學會汽車的主要零部件的檢查測量
4.掌握汽車的基本構造與基本工作原理
5.理解汽車各組成係統的結構與工作原理實習常用工具: 普通扳手、螺釘旋具、錘子、手鉗。二、實習內容掌握汽車的傳動係統、行駛係統、製動係統、轉向係統和製動係統中各主要零部件的工作原理，以及它們的拆卸、裝配和調整方麵的操作。
三、汽車實訓室的環境要求
配備的儀器設備產品質量應符合相關的國家標準或行業標準。
實訓基地設備數量是以兩個教學班的規模（40人/班）配置。
實訓場地應根據師生的健康、安全要求和實訓內容，確定使用麵積，並符合國家相關規定。
實訓場地采光、照明、通風、電氣安裝、防火及安全衛生等要求參照《汽車運用與維修專業儀器設備配備標準》（JY/T0380-2006）。
實訓設備的安裝應符合有關國家標準和行業標準。
四、汽車實訓室建設方案
根據汽車專業職業教育的現狀，按照高職高專汽車職業教育四大專業發展方向：汽車電子、汽車檢測與維修、汽車商務、汽車製造與裝配。將汽車技術實訓車間劃分以下實訓區：
1、汽車發動機原理與維修實訓區
用途：汽車發動機機械基礎工量具使用與拆裝，電控發動機係統檢測與故障排除。
2．汽車底盤原理與維修實訓區
用途：傳統底盤拆裝與檢測、傳統底盤綜合故障檢測與排除。
3．汽車電器構造與維修
用途：汽車電器各係統拆裝與檢測故障檢測與排除。

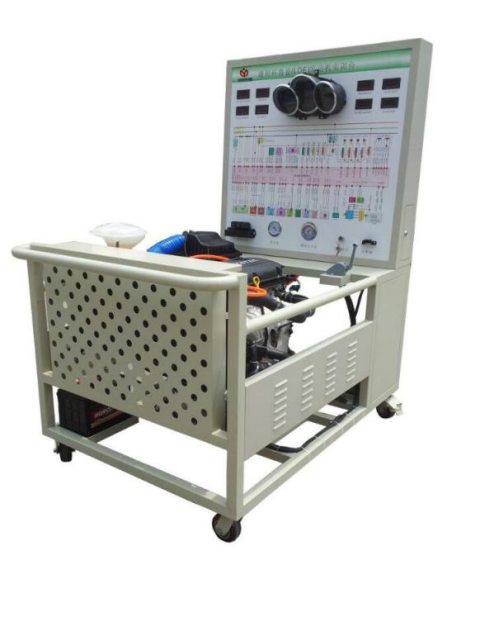

科魯茲電控發動機（帶診斷盒）

一、產品簡介
該設備采用全新雪佛蘭科魯茲LDE電控汽油發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。
發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。
適用於中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。
二．功能特點
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓台由發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。
3.實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖。
4.實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
6.實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓台配備有電源總開關、防護保護裝置。
9.實訓台底座采用鋼結構焊接,正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三．技術規格
    工作電源：直流12V(蓄電池：60AH 12V）
    燃油標號：依發動機型號
    油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：120*80mm
外形:1500*1000*1700mm(長*寬*高）
四．基本配置（每台）

序號	名稱	規格型號	單位	數量
1	檢測控製麵板帶麵板櫃	裝有各種檢測端子以及彩色電路圖（9509004mm鋁塑板）	套	1
2	發動機控製電腦(ECU)	原車	套	1
3	油門控製裝置	原車	套	1
4	發動機總成（包括附件）	原車	台	1
5	進、排氣管	原車	套	1
6	水箱、副水箱與水管	原車	套	1
7	冷卻電子風扇	12V，80W	個	2
8	組合儀表	原車	套	1
9	診斷座	原車	個	1
10	點火開關總成	原車	個	1
11	燃油壓力表	0-10kg/cm²	個	1
12	真空壓力表	0-76in.Hg	個	1
13	不鏽鋼燃油箱	10L	個	1
14	汽油泵(含汽油泵插頭)		套	1
15	蓄電池	12V 65Ah	台	1
11	線束		套	1
12	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
13	保險絲與繼電器一體盒		個	1
14	電源總開關	50A	個	1
15	鋼製移動台架(帶自鎖腳輪裝置,麵板櫃與底座,兩側防護網板)	150010001700mm(長寬高）	台	1
16	執行器與傳感器顯示的數顯表		套	1
17	執行器顯示的發光二極管		套	1
18	空氣濾清器總成帶進氣管	原車	套	1
19	三元催化器	帶全新消聲器	套	1
20	網關控製模塊	原車	套	1
21	故障模擬與排除裝置		套	1
22	防盜控製單元	原車	套	1
23	設備教師手冊		套	1
24	設備合格證、保修卡		套	1

五.診斷盒
朗仁E6O0PRO全功能汽油版診斷軟件（科魯茲1份），帶藍牙診斷接頭。
