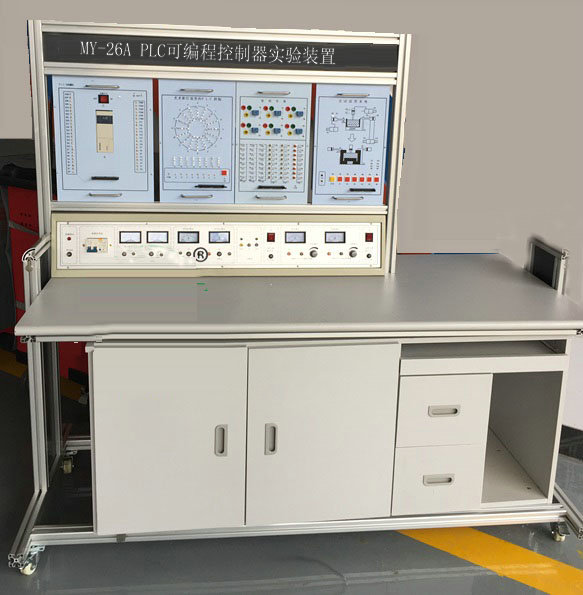

PLC可編程控製器實驗裝置基本結構及原理

一、前言：隨著現代科學技術的飛速發展，大規模集成電路和微型計算機技術的發展，以16位及32位微計算機為核心的PLC得到了迅速的發展，從而使得PLC再設計上、使用性能方麵、以及價格方麵都取得了很大的突破，在控製能力得到了很大的提高的同時，功耗以及體積也相對減少好多，性能得到了提升並且成本也得到了節約，而且隨著遠程i/o和通信網絡、數據處理以及圖像顯示等技術的發展，使PLC的應用領域不斷擴大。PLC已成為現代工業生產自動控製的一大支柱設備。因此PLC可編程控製器實訓裝置也對生產管理提出了更高的要求。為了適應這一形式的發展要求，提高實驗教學質量，使工科學生在校期間就能受到良好的工程實踐鍛煉，因此開發了PLC可編程控製器實訓裝置。
二、PLC可編程控製器實驗裝置配置及特點：
1、裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、PLC可編程控製器實驗台：提供三相電源，直流穩壓電源及安全保護裝置
7、PLC可編程控製器實驗裝置(掛箱規格：40×24×6 cm)：

三、PLC可編程控製器實驗裝置技術性能：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三隻電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點）議。
4、重量：100Kg
5、外形尺寸：160×75×150 cm
8、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
7、裝置容量：＜1.0KVA
四、PLC可編程控製器實驗裝置實訓項目：
1．電工布線工藝實訓
2．兩個開關控製一盞燈線路訓練
3．聲控開關控製白熾電路訓練
4．二地控製一盞燈電路訓練
5．三地控製一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控製 13．三相異步電動機接觸器點動控製線路
14．三相異步電動機接觸器自鎖控製線路
15．三相異步電動機Y/△自動控製線路
16．用倒順開關控製三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控製線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控製
21．工作台自動往返控製線路
22．三相異步電動機串電阻降壓啟動控製線路
23．三相異步電動機能耗製動控製線路
