煙氣脫硫實驗指導書

一、煙氣脫硫實驗裝置-實驗目的
濕法煙氣脫硫是控製大氣汙染的重要手段，由於濕法脫硫運行成本低，脫硫效率高，脫硫產物（石膏）具有一定的經濟價值，所以目前被廣泛采用。通過濕法煙氣濕法脫硫實驗，使學生更深入的了解濕法脫硫的基本原理、工藝流程和影響脫硫率的因素，為從事火電廠煙氣脫硫工作打下堅實基礎。
二、實驗要求
1. 通過實驗進一步掌握濕法脫硫的基本原理及工藝流程，熟悉脫硫係統組成和結構。
2. 熟悉影響煙氣脫硫效率的主要因素。
3. 了解有關測量儀器的使用方法。
4. 基本掌握濕式石灰吸收法脫硫的操作要點。
三、實驗原理

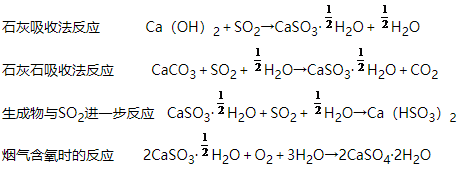

利用吸收塔進行脫硫實驗。模擬煙氣由氣體輸送係統送至塔底，通過進氣管進入塔內，與由塔頂噴入的石灰漿液逆流接觸，在逆向接觸過程中完成SO2的吸收，主要反應式如下：

幹淨煙氣經除霧器由塔頂排出。吸收過的漿液流入漿液槽循環使用，以提高漿液的利用率。當槽中漿液PH值達到6以下時，排出一部分，同時補充一部分新鮮漿液。並測定吸收塔入口和出口的SO₂濃度、煙氣溫度和壓差，進而計算出脫硫率。
四、實驗儀器、設備、材料
1．氣體製備及輸送係統：主要由模擬煙氣混合櫃、風機、流量計及管道等組成。
2．吸收塔。
3．石灰漿液及輸送係統。
4．SO2標氣鋼瓶。
5．SO2測定儀。
6．溫度測量係統。
7．壓差測量係統。
五、實驗方法及步驟
1．連接測量係統。
（1）連接SO2標氣鋼瓶。
（2）連接溫度測量係統。
（3）連接壓差測量係統。
（4）連接SO2測定儀於主係統測量部位。
2．開動攪拌機,使漿液混合均勻。
3．開動漿液泵,調節流量,使之達到所需值。
4．開動風機,調節流量,使之達到所需值。
5．測量入口和出口的煙氣溫度。
6．測量入口和出口的靜壓差。
7．慢慢開啟SO2標氣鋼瓶，並打開已用標氣標定好的SO2測定儀，按說明書規定調節好儀器流量，測量入口煙氣濃度，使之達到1000ppm，並固定不變。
8．測定SO2濃度不變時不同液氣比（L/G）下的脫硫率（η）：固定一個L/G，分別快速測定入口及出口SO2濃度，並測定溫度和壓差。然後再變動L/G，再次測定入口、出口SO2濃度、溫度和壓差。每一個L/G下要測定三次，取平均（jun1）值。每變動一次L/G，要等5分鍾，使運行穩定後再進行測定。

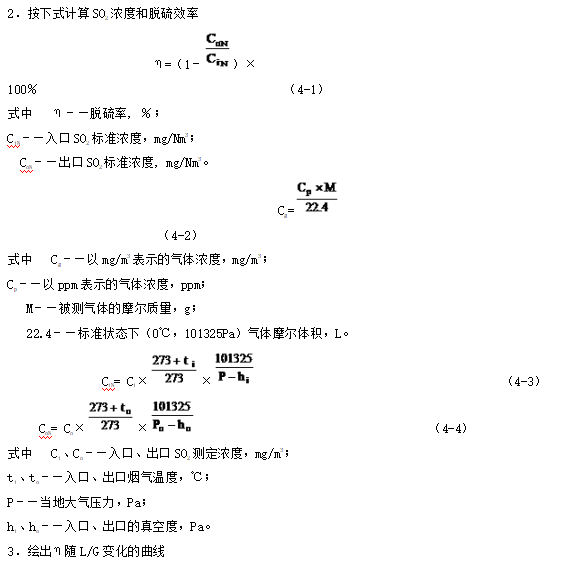

六、實驗結果分析
1．將測定結果記入表4-1
表4-1 脫硫實驗記錄表

L/G （L/m³）	測定次數	C_i （mg/m³）	t_i （℃）	h_i （Pa）	C_o （mg/m³）	t_o （℃）	h_o （Pa）	η （%）
	1
	2
	3
	平均
	1
	2
	3
	平均
	1
	2
	3
	平均
	1
	2
	3
	平均
	1
	2
	3
	平均（jun1）
備注

注：影響煙氣脫硫率的因素有液氣比、SO₂濃度和鈣硫比等，本實驗主要選擇在SO₂濃度一定的前提下，液氣比對脫硫率的影響。

七、思考題
1．為什麽二氧化硫濃度要換算成標準狀態下的體積？
2．通過本次實驗，認為液氣比對脫硫率影響如何？
