局部阻力係數測定說明書

一、局部阻力係數測定說明書-實驗目的
1.掌握三點法、四點法量測局部阻力係數的技能。
2.通過對圓管突擴局部阻力係數的包達公式和突縮局部阻力係數的經驗公式的實驗驗證，分析突擴與突縮圓管在相應條件下的局部損失大小關係。
3.加深對局部阻力損失機理的理解。
二、實驗裝置

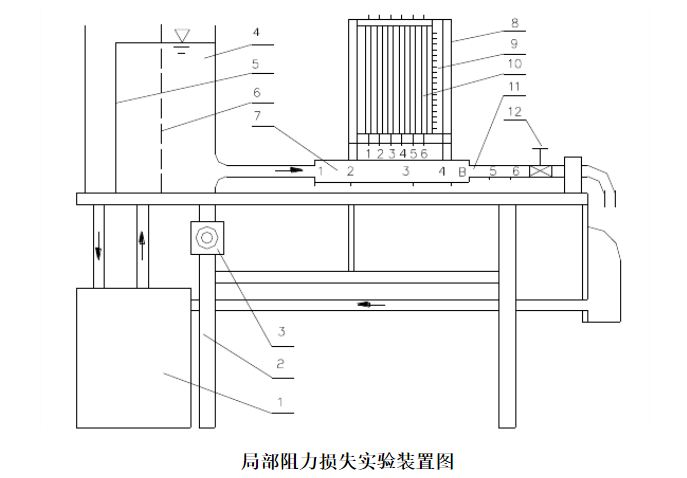

局部阻力損失實驗裝置如下圖所示。

1.自循環供水器 2.實驗台 3.可控矽無極調速器(本裝置無)4.恒壓水箱5.溢流板6.穩水孔板 7.突然擴大實驗管段 8.測壓計 9.滑動測量尺 10.測壓管 11.突然收縮實驗管段 12.實驗流量調節閥實驗管道由小→大→小三種已知管徑的管道組成，共設有六個測壓孔，測壓孔1～3和3～6分別測量突擴和突縮圓管的局部阻力。其中測孔1位於突擴界麵處，用於測量小管出口端壓強值。
三、實驗原理
突擴和突縮圓管的局部阻力損失由前後兩斷麵的能量方程，根據推導條件，扣除沿程水頭損失求得。

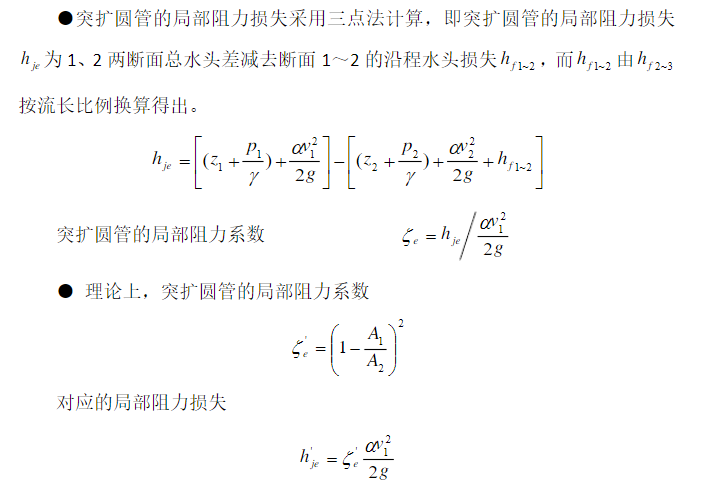

1.突擴圓管的局部阻力損失

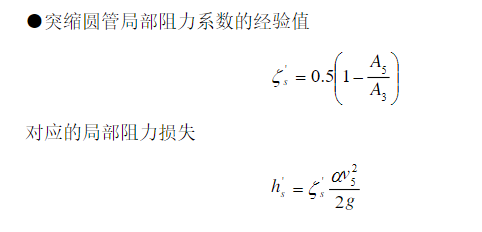

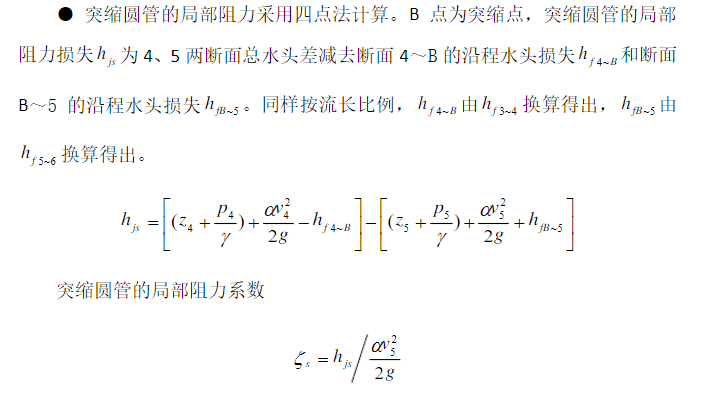

2.突縮圓管的局部阻力損失

四、實驗方法與步驟
1.測記實驗有關常數。
2.打開電子調速器開關，使恒壓水箱充水，排出實驗管道中的滯留氣體。待水箱溢流後，檢查流量調節閥12全關時，各測壓管液麵是否齊平，若不平則需排氣調平。
3.打開流量調節閥12至最大開度，如果測壓管讀數超出測量範圍時，應適當關小流量調節閥12，待流量穩定後，測記測壓管讀數，同時用體積法或重量法測定流量。
4.改變流量調節閥12開度4～5次，分別測記測壓管讀數及流量。
5.實驗完成後關閉流量調節閥12，檢查測壓管液麵是否齊平，否則，需重做實驗。
五、實驗記錄及計算

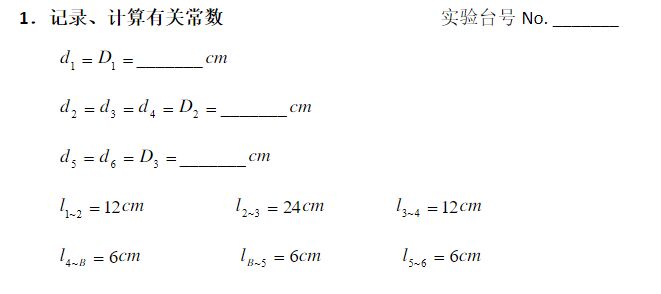

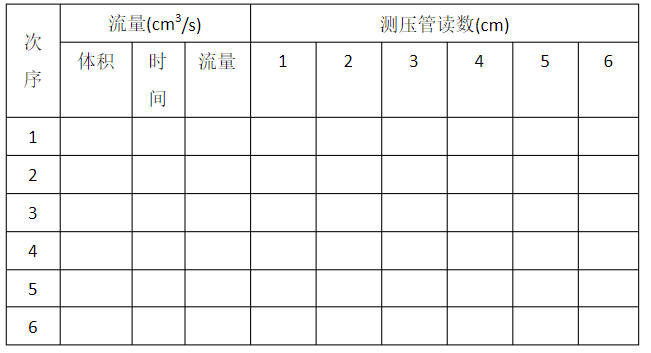

2.實驗記錄表

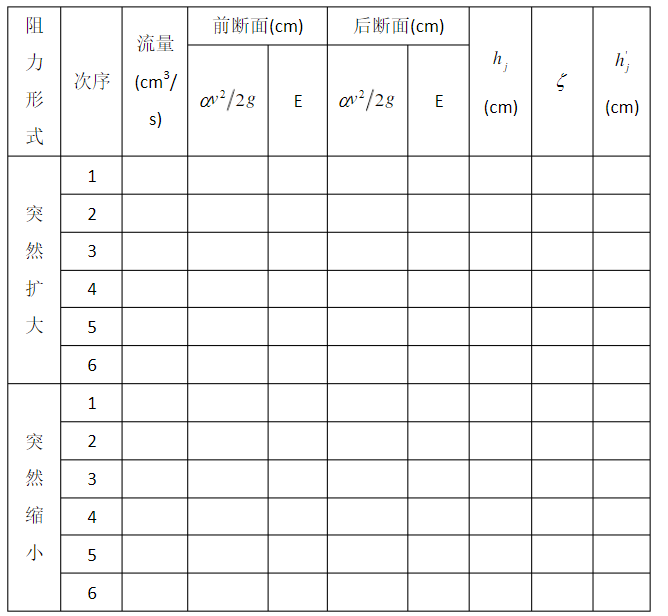

3.實驗計算表

六、實驗分析與討論
1.結合實驗結果，分析比較突擴與突縮圓管在相應條件下的局部阻力損失大小關係。
2.結合流動儀演示的水力現象，分析局部阻力損失機理何在？產生突擴與突縮局部損失的主要部位在哪裏？怎樣減小局部阻力損損失？
3.現備有一段長度及聯接方式與調節閥相同，內徑與實驗管道相同的直管段(見實驗裝置圖)，如何用兩點法測量閥門的局部阻力係數？
