連續時間係統的模擬--信號與係統實驗箱

一、連續時間係統的模擬--信號與係統實驗箱--實驗目的
1.了解基本運算器—加法器、標量乘法器和積分器的電路結構和運算功能；
2.掌握用基本運算單元模擬連續時間係統的方法。
二、實驗原理說明
1.線性係統的模擬
係統的模擬就是用由基本運算單元組成的模擬裝置來模擬實際的係統。這些實際係統可以是電的或非電的物理量係統，也可以是社會、經濟和軍事等非物理量係統。模擬裝置可以與實際係統的內容完全不同，但是兩者的微分方程完全相同，輸入、輸出關係即傳輸函數也完全相同。模擬裝置的激勵和響應是電物理量，而實際係統的激勵和響應不一定是電物理量，但它們之間的關係是一一對應的。所以，可以通過對模擬裝置的研究來分析實際係統，最終達到在一定條件下確定最佳參數的目的。
2.三種基本運算電路
a.比例放大器，如圖2-1。
U0＝

·U1

圖2-1比例放大器電路連接示意圖
b.加法器，如圖2-2。
Uo=—

（U1+U2）= —（U1+U2）（R1=R2）

圖2-2加法器電路連接示意圖
c、積分器，如圖2-3。
U0＝

圖2-3積分器電路連接示意圖
3.一階係統的模擬
如圖2-4（a）。它是一階RC電路，可用以下方程描述：

其模擬框圖如圖2-4（b）（c）。其一階係統模擬實驗電路如圖2-4（d）。

圖2-4一階係統的模擬

圖2-4一階係統的模擬
三、實驗內容
在實驗平台的二次開發區搭接電路。IN+為運放單元的同相輸入端，IN-為運放單元的反相輸入端；OUT為運放單元的輸出端。
進行實驗時，可根據需要選擇不同阻值的電阻。二次開發區實驗模塊（第一章的第二節中圖2-1二次開發區布局圖）上有12個可供選擇的電阻，分別是：1KΩ、510Ω、3.3KΩ、5.1KΩ各二個，10KΩ 4個，4個可供選擇的電容：0.1uF（104）、0.01uF（103）各二個。

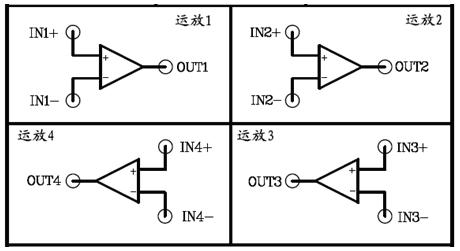

運放單元的電路圖如圖2-5所示。

圖2-5運放單元的電路圖
1.基本運算器——加法器的觀測
①同學們自己動手連接如圖2-6所示實驗電路。
②將2V、3V電壓接至電路U1、U2端。（可自己搭接分壓電路，2V和3V電壓信號同時輸入加法器，或者一路輸入信號源產生的信號，一路直接輸入一個5V信號。）
③用萬表測量U0端電壓。是否為輸入的兩路電壓之和。
2.基本運算器——比例放大器的觀測
①同學們自已動手連接如圖2-7所示實驗電路。
②將函數發生器產生的幅度A=1V，頻率f =1KHz的方波送入輸入端，用示波器同時觀察輸入、輸出波形並比較。
3.基本運算器——積分器的觀測
①同學們自己動手連接如圖2-8所示實驗電路。
②函數發生器產生的幅度A=1V，頻率f =1KHz的方波送入輸入端，用示波器同時觀察輸入、輸出波形並比較。

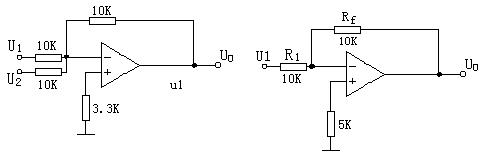

圖2-6加法器實驗電路圖圖2-7比例放大器實驗電路圖

圖2-8積分器實驗電路圖
4.一階RC電路的模擬

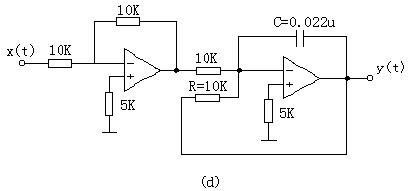

如圖2-4（a）為已知的一階RC電路。圖2-4（d）是它的一階模擬電路。
函數發生器產生的幅值A=1V，頻率f=1KHz的方波送入輸入端，用示波器觀測輸出電壓波形，驗證其模擬情況。
四、實驗報告要求
1.準確繪製各基本運算器輸入、輸出波形，標出峰-峰電壓及周期；
2.繪製一階模擬電路的階躍響應，標出峰-峰電壓及周期。
五、實驗設備
1.雙蹤示波器1台
2.函數信號發生器1台
3.毫伏表1台
4.信號與係統實驗箱1台
六、實驗模塊布局圖
見第一章的第二節中圖2-1二次開發區布局圖。
