水箱液位定值控製實驗-化工儀表與控製實訓裝置

一、實驗目的
1.了解單容液位定值控製係統的結構與組成。
2. 掌握單容液位定值控製係統調節器參數的整定方法。
3.了解PI調節器對液位控製的作用。
二、實驗器材
化工自動化儀表實驗平台、實驗導線。
三、實驗流程圖

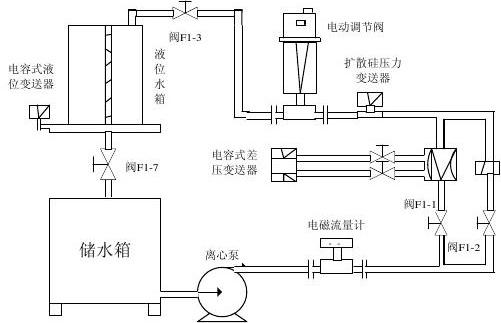

水箱液位定值控製實驗流程圖
四、實驗原理
實驗係統流程圖如上圖所示。被控量為液位水箱的液位高度，實驗要求水箱的液位穩定在給定值的2%-5%範圍內。本裝置中共有三路液位傳感器液位水箱的液位高度，可任選一路作為控製器的反饋信號，本實驗選用電容壓力變送器作為測量液位的反饋信號，與給定量比較後取得差值，調節器根據偏差來控製電動調
節閥的開度，已達到控製水箱液位的目的。為了實現在階躍給定和階躍擾動作用下的無靜差控製，係統的調節器應為PI或PID控製，一般在變化量較快的液位、流量和壓力控製參數中，不采用微分控製，微分雖然可以改善動態調節效果，但其對變化較快參數的抗幹擾能力較差。
五、實驗步驟
1.實驗之前先將儲水箱中儲足水量，一般接近儲水箱容積4/5，然後將閥F1-1、F1-3、F1-7全開，其餘手動閥門關閉。
2.將儀表控製箱中“電容式液位變送器”的輸出對應接至智能調節儀1的“0-5V/1-5V輸入”端，將智能調節儀1的“4-20mA輸出”端對應接至“電動調節閥”的控製信號輸入端。
3.打開對象係統儀表控製箱的單向空氣開關，給所有儀表上電。
4.智能儀表1參數設置：Sn=33、DIP=1、dIL=0、dIH=50、OPL=0、OPH=100、CF=0、Addr=1；
5.在智能儀表1上給定設定值、液位的初值，調整調節儀的P及I參數，將智能調節儀1設置為“自動”狀態，儀表內部控製算法啟動，同時打開離心泵和出水閥的開關，對被控參數進行閉環控製。
六、數據處理
對於給定的P和I參數，取兩組參數得出的響應曲線進行比較，波形大致如圖所示：

七、問題討論
1.畫出單容液位定值控製實驗的係統方框圖。
2.分析PI控製規律對本實驗係統的作用。
