三相異步電動機反接製動控製線路

一、概述
三相異步電動機從切除電源到完全停止旋轉，由於慣性的作用，總要經過一段時間，這往往不能適應某些生產機械工藝的要求。如萬能銑床、臥式鏜床、組合機床等，無論從提高生產效率，還是從安全及準確停位等方麵考慮，都要求電動機能迅速停車，要求對電動機進行製動控製。製動方法一般有兩大類；機械製動和電氣製動。機械製動是用機械裝置來強迫電動機迅速停車；電氣製動實質上是在電動機停車時，產生一個與原來旋轉方向相反的製動轉矩，迫使電動機轉速迅速下降。

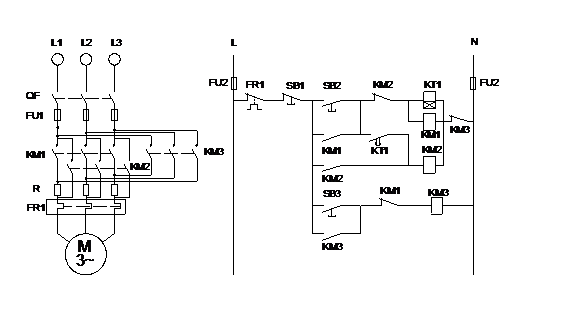

所謂反接製動就是利用改變電動機電源的相序，使定子繞組產生相反的旋轉磁場，因而產生製動轉矩的一種製動方法。圖12三相異步電動機反接製動控製。
起動時，合上漏電保護斷路器和合上空氣開關QF，引入三相電源。按下起動按鈕SB2，接觸器KM1的線圈通電，主觸頭KM1閉合且線圈KM1通過與開關SB2並聯的輔助觸點KM1實現自鎖，同時時間繼電器KT1也通電，電動機串電阻R減壓起動。延時一段時間以後，時間繼電器的延時閉合觸點KT閉合，接觸器KM2的線圈通電，其主觸頭KM2閉合且線圈KM2通過輔助觸點KM2實現自鎖，同時與KT1相連的其常閉觸點KM2斷開使接觸器KM1的線圈斷電釋放，電動機全壓起動。反接製動時，按下按鈕SB3，接觸器KM3線圈通電，同時其通過與開關SB3並聯的輔助觸點KM3實現自鎖，KM3主觸頭閉合，進入電動機的三相電源相序反轉，電動機立即在反向力的作用下減速，同時其輔助常閉觸點KM3斷開，使KT1、KM1、KM2線圈斷電釋放，按下開關SB3的同時迅速按下SB1。

圖12

二、實驗目的
1.了解什麽是反接製動。
2.掌握電動機減壓啟動和反接製動的工作原理、接線方式及操作方法。
三、實驗設備

序號	名稱	數量	備注
1	電源儀表及控製屏	1	提供三相四線製380V、220V
2	異步電動機	1
3	交流接觸器	3
4	時間繼電器	1
5	按鈕開關	3
6	萬用表、剝線鉗、螺絲刀、尖嘴鉗等	1套
7	導線若幹

四、實驗內容
三相異步電動機反接製動控製。
五、實驗步驟
1.檢查各實驗設備外觀及質量是否良好。
2.按圖12三相鼠籠異步電動機反接製動控製線路進行正確接線，先接主回路，再接控製回路。自己檢查無誤並經指導老師檢查認可方可合閘實驗。
1）熱繼電器值調到1.0A，調節時間繼電器KT1的延時按鈕，使延時時間為3秒。
2）合上空氣開關QF，引入三相電源。
3）按下起動按鈕SB2，觀察電動機、時間繼電器及各接觸器的工作情況。
4）按下按鈕SB3，同時迅速按下按鈕SB1，觀察電動機的運行情況。
5）斷開空氣開關QF，切斷三相主電源。
6）斷開漏電保護斷路器，關斷總電源。
六、思考題
1.在圖12中反接製動是如何實現的？
2.分析一下這種反接製動的優缺點。
3.若實驗中發生故障，畫出故障線路，分析故障原因。
