液體動壓滑動軸承實驗指導書

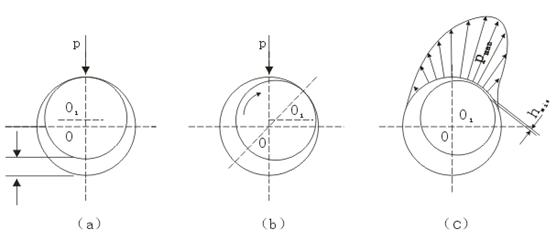

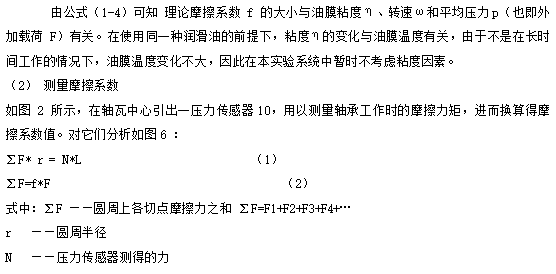

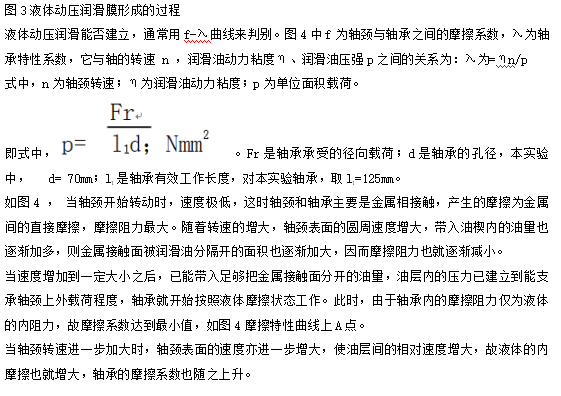

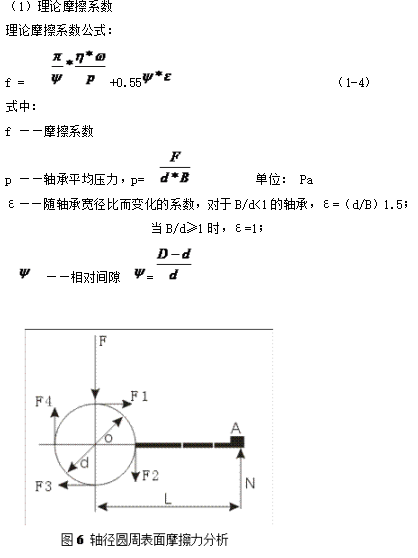

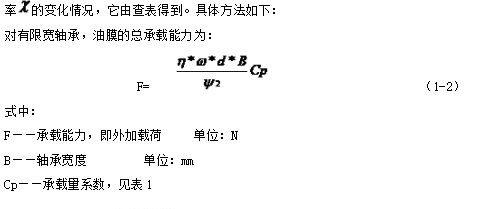

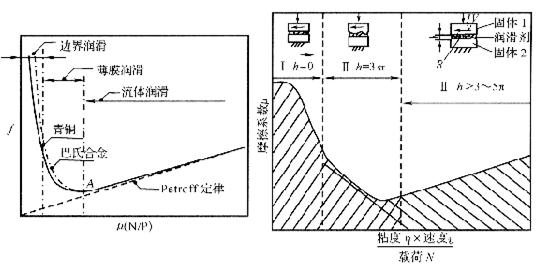

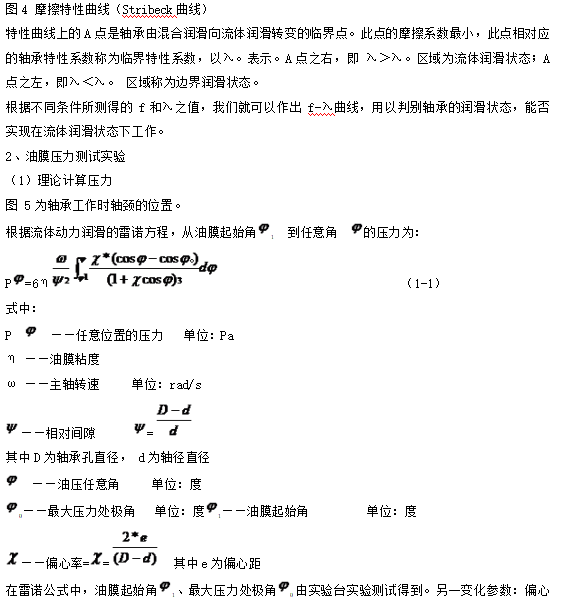

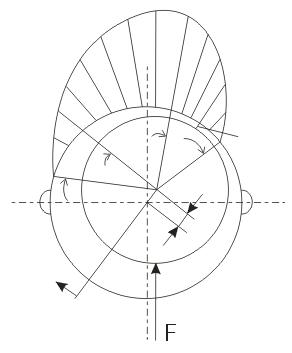

滑動軸承形成動壓潤滑油膜的過程如圖3（a）所示。當軸靜止時，軸承孔與軸頸直接接觸，如圖3（a）所示。徑向間隙△使軸頸與軸承的配合麵之間形成楔形間隙，其間充滿潤滑油。由於潤滑油具有粘性而附著於零件表麵的特性，因而當軸頸回轉時，依靠附著在軸頸上的油層帶動潤滑油擠入楔形間隙。因為通過楔形間隙的潤滑油質量不變（流體連續運動原理），而楔形中的間隙截麵逐漸變小，潤滑油分子間相互擠壓，從而油層中必然產生流體動壓力，它力圖擠開配合麵，達到支承外載荷的目的。當各種參數協調時，液體動壓力能保證軸的中心與軸瓦中心有一偏心距e。最小油膜厚度nmin存在於軸頸與軸承孔的中心連線上。液體動壓力的分布如圖3（c）所示。










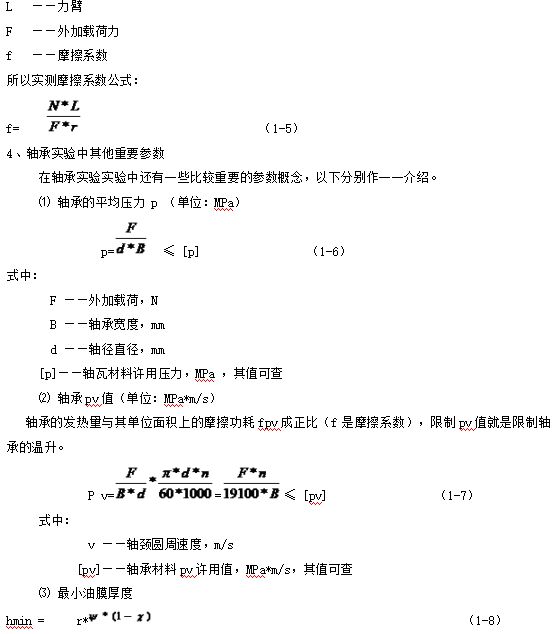

四、實驗操作步驟

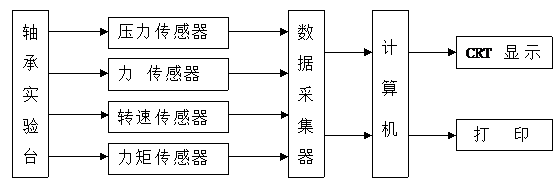

〈一〉係統聯接及啟動
1、 連接RS232通訊線
在實驗台及計算機電源關閉狀態下，將標準RS232通訊線分別接入計算機及ZCS-II型液體動壓軸承實驗台RS232串行接口。
2、 啟動機械教學綜合實驗係統
確認RS232串行通訊線正確聯接，開啟電腦，點擊“軸承實驗台II”圖標進入 液體動壓軸承實驗台係統“油膜壓力分布實驗”主界麵如圖7。
〈二〉油膜壓力測試實驗
滑動軸承實驗係統“油膜壓力分布實驗”主界麵如圖7：
1、 係統複位
放鬆加載螺杆，確認載荷為空載，將電機調速電位器旋鈕逆時針旋到底即零轉速。順時針旋動軸瓦前上端的螺釘，將軸瓦頂起將油膜放淨，然後放鬆該螺釘，使軸瓦和軸充分接觸。
點擊“複位”鍵，計算機采集7路油膜壓力傳感器初始值，並將此值作為“零點”儲存。

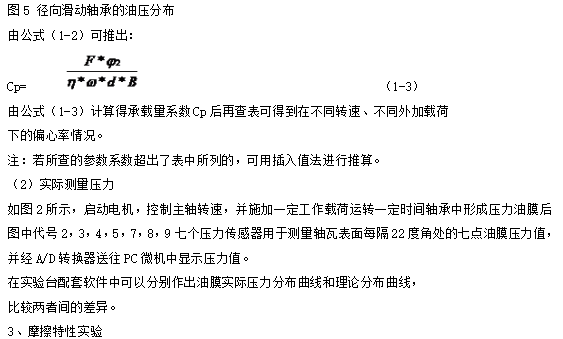

2、 油膜壓力測試
點擊“自動采集鍵”係統進入自動采集狀態，計算機實時采集7路壓力傳感器、實驗台主軸轉速傳感器及工作載荷傳感器輸出電壓信號，進行“采樣-處理-顯示”。慢慢轉動電機調速電位器旋鈕啟動電機，使主軸轉速達到實驗預定值（一般n≤300vpm）。
旋動加載螺杆，觀察主界麵中軸承載荷顯示值，當達到預定值（一般為1800N）後即可停止調整。
觀察7路油膜壓力顯示值，待壓力值基本穩定後點擊“提取數據鍵”，自動采集結束。主界麵上即保存了相關實驗數據。

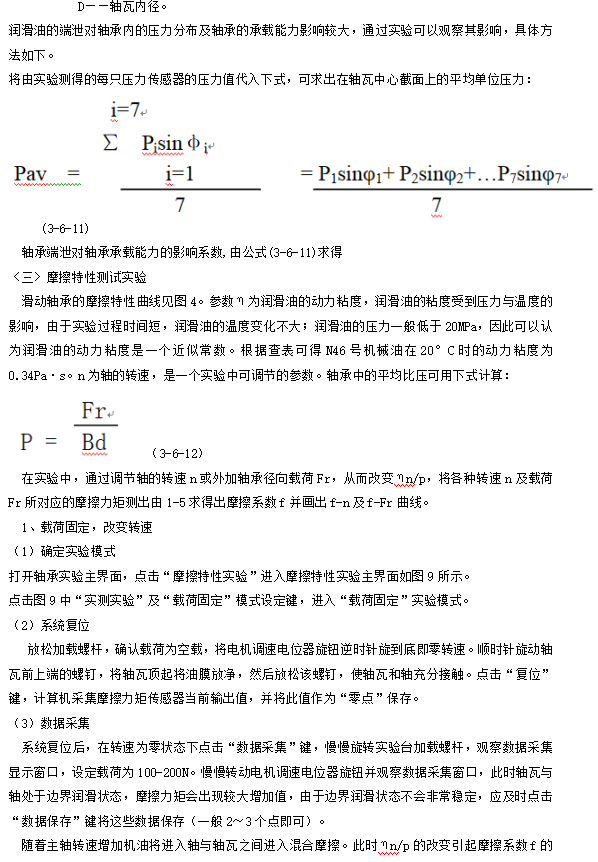

3、 自動繪製滑動軸承油膜壓力分布曲線
點擊“實測曲線”鍵計算機自動繪製滑動軸承實測油膜壓力分布曲線。點擊
“理論曲線”鍵計算機顯示理論計算油膜壓力分布曲線。

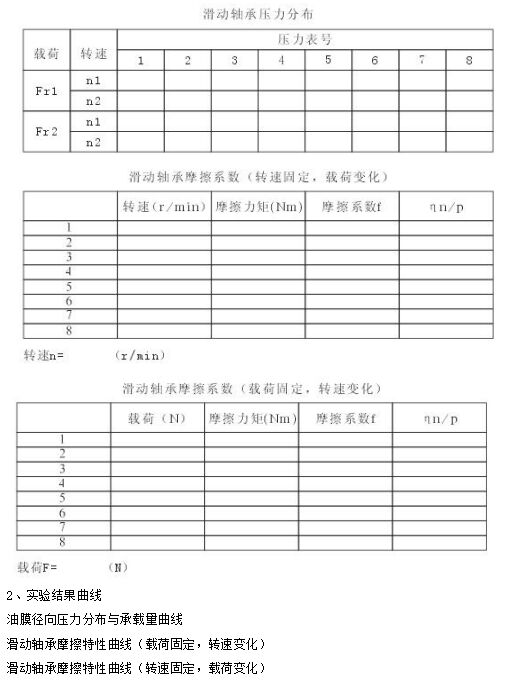

4、 手工繪製滑動軸承油膜壓力分布曲線

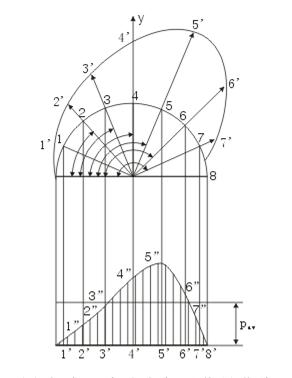

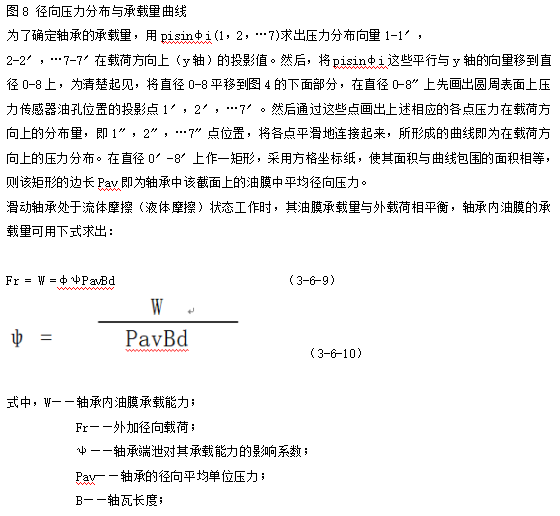

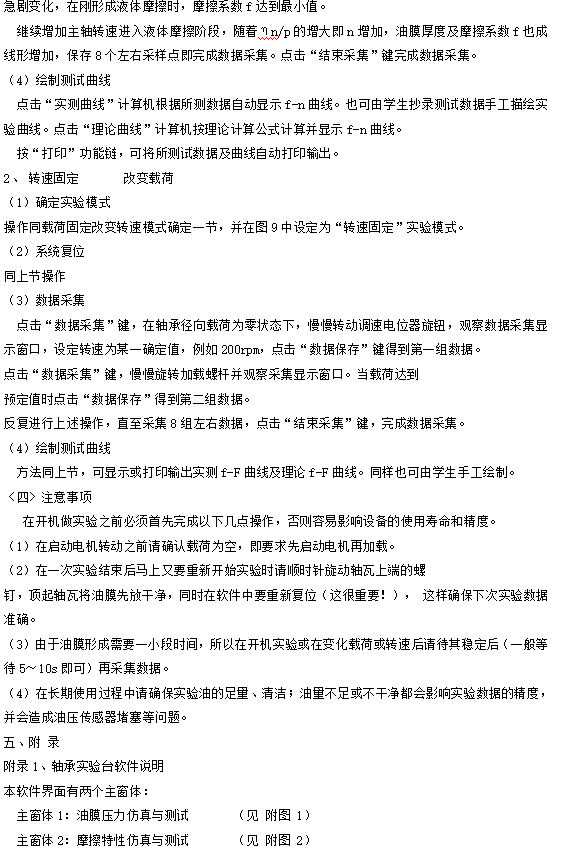

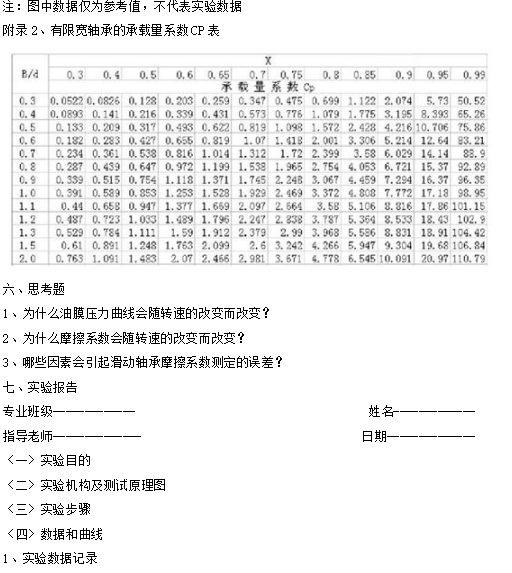

根據測出的油壓大小按一定比例手動繪製油壓分布曲線，如圖8所示。具體畫法是沿著圓周表麵從左向右畫出角度分別為：24°，46°，68°，90°，112°，134°，156°等分,得出壓力傳感器1,2,3,4,5,6,7的位置,通過這些點與圓心連線,在它們的延長線上,將壓力傳感器測出的壓力值,按0.1MPa:5mm的比例畫出壓力向量1-1′，2-2′，…7-7′。實驗台壓力傳感器顯示數值的單位是大氣壓（1大氣壓=1kgf/mm2），換算成國際單位值的壓力值（1kgf/mm2=0.1MPa）。經1′，2′…7′各點連成平滑曲線，這就是位於軸承寬度中部的油膜壓力在圓周方向的分布曲線。

---
