A2/O工藝城市汙水處理模擬實驗指導書

一、A2/O工藝城市汙水處理模擬實驗指導書-實驗目的
按照國家[汙水綜合排放標準]（GB8978-1996）規定，氨氮最高容許排放濃度二級標準是25mg/L，磷酸鹽（以P計）最高容許排放濃度二級標準是1.0mg/L。厭氧—缺氧—好氧（A²O）工藝是汙水除磷脫氮技術的主流工藝，同常規活性汙泥相比，不僅僅能生物去除BOD，而且能去除氮和磷，這對於防止水體富營養化的加劇具有重要的作用。本設備是A²O工藝的教學演示和動態實驗設備。

通過設備實驗希望達到以下目的：
1.了解A²O工藝的組成，運行操作要點；
2.確定去除濾高、能量省的運行參數，知道生產運行；
3.針對一些工業汙染源對該工藝運行的衝擊，提出準確的判斷，避免造成較大的事故；
4.用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平；
5.利用設備運輸方便的特點可以在擬建汙水廠的現場，進行汙水處理可行性的試驗。
二、設備的工作原理

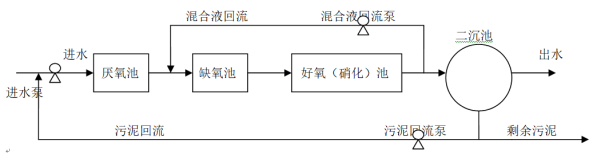

設備的工藝流程如下圖所示：

在利用生物去除水中有機物的同時，進行生物除磷脫氮，包括厭氧、缺氧、好氧三個不同過程的交替循環。具體如下：
1.厭氧池：如工藝流程圖所示，汙水首先進入厭氧區，兼性厭氧的發酵細菌將水中的可生物降解有機物轉化為揮發性脂肪酸（VFAs）低分子發酵產物。除磷細菌可將菌體內存貯的聚磷分解，所釋放的能量可供好氧的除磷細菌在厭氧環境狹隘維持生存，另一部分能量還可供除磷細菌主動吸收環境中的VFA類低分子有機物，並以聚ß丁酸（PHB）的形式在菌體內貯存起來。
2.缺氧池：汙水自厭氧池進入缺氧區，反硝化細菌就利用好氧區中經混合液回流而帶來的硝酸鹽，以及汙水中可生物降解有機物進行反硝化，達到同時去碳及脫氮的目的。
3.好氧池：最後汙水進入曝氣的好氧區，除磷細胞除了可吸收、利用汙水中殘剩的可生物降解有機物外，主要是分解體內貯積的PHB，產生的能量可供本身生長繁殖。此外還可以主動吸收周圍環境中的溶解磷，並以聚磷的形式在體內貯積起來。這時排放的出水中溶解磷濃度已相當低，著有利於自養的硝化細菌生長繁殖，並將氨氮經硝化作用轉化為硝酸鹽。非除磷的好氧性異養菌雖然也存在，但它在厭氧區受到嚴重壓抑，在好氧區又得不到充足的營養，因此在與其它生理類群的微生物競爭中處於相對弱勢。排放的剩餘汙泥中，由於含有大量能超量貯積聚磷的貯磷細菌（jun1），汙泥含磷量最高可達到6%（幹重）以上，因此大大提高了磷的去除效果。

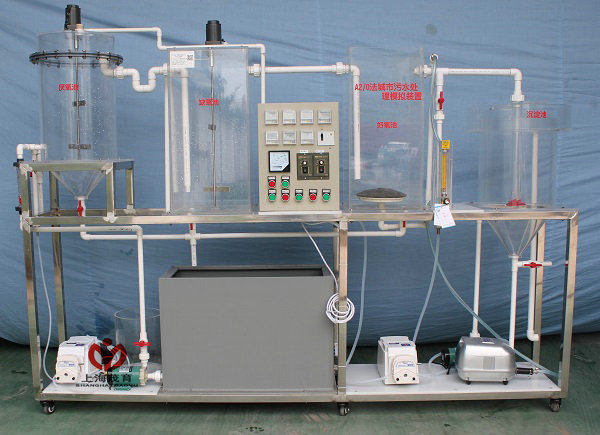

三、設備組成和規格
1.環境溫度：5℃～40℃
2.設備本體材質主要由有機玻璃製成
3.處理能力約：5L/h
4.運行控製方式：為可編程序自動控製
5.汙泥負荷:（KgBOD₅/KgMLVSS·d）0.15~0.25
6.汙泥齡:15~27d
7.汙泥回流比:40~100%
8.設計處理效果:出水BOD₅≤20mg/l；BOD₅去除率≥86%
9.設備由一係列構築物、設備和連接管路等組成。除了原水箱以外，所有的構築物、設備和連接管路均安裝在一個鋼製台架上。設備為24h連續運行的設備，應該保證原水箱水量充足。流水通暢，供電正常。
四、實驗裝置主要有：
1、廢水配水箱1個（PVC製）   2、小型進水泵1台    3、進水流量計1個
4、靜音充氧泵1台        5、氣體流量計1個    6、不鏽鋼攪拌器2套
7、調速電機2台         8、可控矽調速裝置2套  9、汙泥回流泵1台
10、汙泥回流流量計1個     11、混合液回流泵1台   12、混合液回流流量計1個
13、自動控製箱1套       14、可編程序控製係統1套 15、漏電保護開關1套
16、電源電壓表1個       17、按鈕開關       18、水池低部防水板1張
19、不鏽鋼實驗台架1套     20、連接管道及閥門若幹。
1.設備的外形尺寸約：長×寬×高=1000mm×500mm×1600mm。
2.裝置為24h連續運行設備，每日需取樣化驗汙水和汙泥，並測定和調整運行參數。
3.需要的測定設備及儀器（用戶自備）
4.實驗所需的監測項目如下表所示，需要準備相關的儀器和化學藥品。根據實驗目的的增減測定項目，並且測定項目可分為每日一次、隔日一次、每周測定一次幾種類型。
監測項目

取樣點	分析項目
進水：	Q、pH、COD、BOD₅、溶解性BOD₅、溶解性COD、TKN、NH₃-N、NO₂-N、NO₃-N、SS、VSS、TP、PO₄-P、堿度
厭氧池：	DO、T、SV、SVI、MLSS、MLVSS、TP
缺氧池：	DO、T、SV、SVI、MLSS、MLVSS、NO₂-N、NO₃-N
好氧池：	DO、T、SV、SVI、MLSS、MLVSS、NO₂-N、NO₃-N、TP
混合液回流：	Q、MLSS、MLVSS、BOD₅、COD、NO₂-N、NO₃-N、TP
回流汙泥：	Q、MLSS、MLVSS、BOD₅、COD、NO₂-N、NO₃-N、TP
二沉池出水：	Q、pH、COD、BOD₅、溶解性BOD₅、溶解性COD、TKN、NH₃-N、NO₂-N、NO₃-N、SS、VSS、TP、PO₄-P、堿度

5.啟動和運行
首先必須認真閱讀產品說明書，弄清楚組成裝置的所有構築物、設備和連接管路的作用，以及相互之間的關係，了解設備的工作原理。在次基礎上，方可開始設備的啟動和運行。
（1）啟動。經清水試運行，確認設備動作正常，池體和管路無漏水時，方可開始微生物的馴化和培養。接種汙泥可取自城市汙水處理廠回流泵房的活性汙泥，數量為厭氧池、缺氧池、好氧池和沉澱池的有效容積。開始運轉時，全部設備均啟動，進水流量可從小開始，回流量也相應減小，汙泥全部回流，不排放剩餘汙泥，以培養異氧菌、貯磷菌（jun1）、硝化菌、脫氮菌等，提高係統MLSS，固定進水流量及混合液回流比（如50%），開啟厭氧池和缺氧池攪拌，速度盡量小，以不產生汙泥沉澱即可，開啟好氧池氣泵進行曝氣，曝氣強度應使好氧池溶解氧DO達到2mg/L以上。
當係統MLSS達到3000~5000mg/L時，試驗參數穩定，出水水質良好，可逐漸加大進水流量，相應加大回流流量。視沉澱池內汙泥積累情況，定時開啟剩餘汙泥蠕動泵，其流量視二沉池中的汙泥層厚度和泥齡而定，不能放空。同時，固定汙泥回流比。
此時，檢測出水水質。如果COD、SS、NH₃-N、TP等達標且係統狀態穩定，就可以認為啟動階段結束。
（2）典型運行參數

項目	單位	範圍
汙泥負荷	KgBOD₅/KgMLVSS·d	0.15~0.25
汙泥齡	d	15~27
MLSS	mg/L	3000~5000
汙泥回流比	%	20~！50
混合液回流比	%	100~300
DO	mg/L	厭氧<0.3；缺氧<0.5好氧<1.5~2.5

(3)主要影響因素

因素	影響
溫度T	主要影響硝化、反硝化。適宜溫度：15~30C。溫度對反硝化速率的影響與反應器類別及硝酸鹽負荷有關，低負荷的係統受溫度的影響較小。水溫對生物除磷影響不大。
溶解氧DO	厭氧池磷的釋放，DO影響很大，應控製在0.2mg/L以下；缺氧池反硝化。DO<0.5 mg/L；好氧池硝化、磷的吸收，DO>2 mg/L
pH	厭氧池pH不可太低，否則產生磷的無效釋放，也不可太高。否則可能產生磷酸鈣沉澱；缺氧池反硝化最適宜pH7.0~7.5；好氧池硝化反應消耗堿度，對pH敏感，適宜pH7.0~8.0，磷的吸收，pH不能低於6.5
C/N、C/P	厭氧池磷的釋放需要揮發性脂肪酸VFA，隨著C/P值的增大，磷的去除率明顯增大，BOD₅/TP應大於20；缺氧池反硝化需要碳源，隨著C/N值的增大，N的去除率增大，BOD₅/TKN應大於4~6；好氧池異氧菌與硝化菌競爭底物，BOD₅/TKN不宜太大，一般認為：BOD負荷小於0.15 BOD₅/gMLSS·d時，硝化反映才能正常進行。
出水SS	主要影響P的去除，工藝去除溶解性磷，懸浮性磷仍存在於出水中。
泥齡θc	硝化反應需要較長的泥齡，而出磷泥齡則不宜太高。因此，隻要能滿足硝化及反硝化要求，係統按最低泥齡運行。
水力停留時間HRT	厭氧池HRT不宜過長，否則導致沒有VFA吸收的齡釋放，一般取1~2小時；好氧池可取1~2小時。
回流比	混合液回流主要影響池容大小及脫氮效果，本試驗最大回流比300%；汙泥回流主要考慮硝態氮含量對厭氧區齡的釋放的影響，本試驗最大回流比100%
硝態氮	厭氧區硝態氮與貯磷菌爭奪VFA，產生反硝化，影響磷的釋放。
有毒物質	硝化菌對有毒物質比較敏感，主要是一些重金屬如Zn、C、hg等，無機物CN、疊氮化鈉等，還有遊離氨和亞硝酸鹽。

提高除磷與脫氮效果的措施
提高脫氮率的措施
降低係統容積負荷可提高去除率。
反硝化需要碳源，投加甲醇可提高去除效果。
硝化反應需要堿度，因此，控製pH很重要。如原水堿度不足，應投加堿度或考慮前置反硝化工藝（因反硝化產生堿度，可部分補充）。
因硝化菌的生長世代周期較長，所以提高泥齡能夠充分地進行硝化反映，提高脫氮率。
提高除磷率的措施
生物處理工藝方麵
適當增長厭氧區水力停留時間。以使磷得到充分的釋放。
適當增大缺氧池的池容，這樣會提高脫氮效果，以降低回流汙泥中的硝酸鹽的含量。
汙泥回流至缺氧池，缺氧池至厭氧池增設二級混合液回流，這樣一來進入厭氧池的混合液硝酸鹽含量可降低（UCT工藝）
設前置厭氧/缺氧調節池，見汙泥回流至調節池，以去除其中的硝酸鹽，保證其後餓厭氧池最佳狀態運行（改良A/A/O工藝）
可將各區分段，利用有機物的梯度分布促進除磷脫氮（VIP工藝）
其它工藝方麵
後置濾池，以降低出水SS，從而去除懸浮性磷。
投加化學藥劑，提高出磷效果。
初沉汙泥發酵或消化池汙泥回流至厭氧區，以便將汙泥中的顆粒性有機物轉化為VFA，但要注意避免甲烷的產生。
