非均相分离实验装置使用说明书

一、非均相分离实验装置使用说明书-概述
在自然界及工业生产中存在着大量的非均相物系，即有稳定相界面且界面两侧的物理性质和化学性质有差异的物系。
非均相物系的分离在许多行业中具有广泛的实用价值。它是依据连续相和分散相的特刊性质的不同，采用机械方法进行的分离操作。其目的一方面是为了净化分散介质以获取纯净的气体或液体，另一方面是为了收集分散物质以获得成品。近年来，非均相物系的分离在环境保护方面的作用也日益显现，受到越来越多的重视。
旋风分离器是从气流中分离出尘粒的离心沉降设备。其结构简单、价格低廉、没有运动部件、操作不受温度、压强的限制，因而广泛作为工业生产中除尘分离设备。故本实验所采用的旋风分离器由有机玻璃制作，能加深学生对旋风分离器除尘原理的了解。并学会对其分离效率、粒径效率的测定。

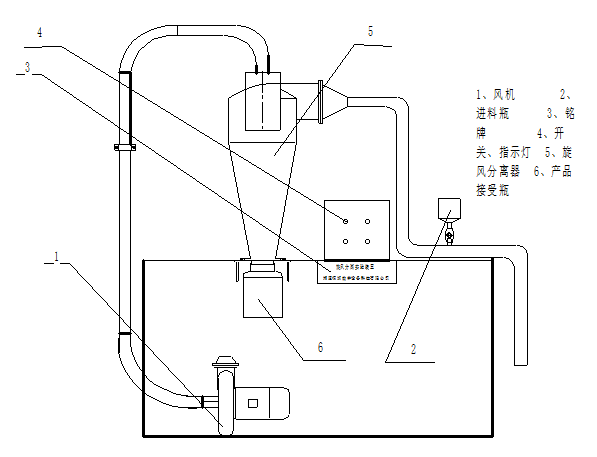

二、实验装置外形图

三、设备性能与主要技术参数
1.本实验装置主要由风机、粉尘加入瓶、旋风分离器、产品接受瓶、开关、指示灯、控制屏等组成。
2.风机为CRZ-70型离心式中压风机，风量为480m³/h，风压为1300Pa,输入功率为250W。转速为2800r/min。
3.旋风分离器由有机玻璃制成,便于学生观察物系在分离器内的运动情况。以及它的组成。
4.用于分离的粉尘为60~80μm的颗粒硅胶。因其具有吸水变色的特点。通过变色可知其质量将改变。
5.开关、指示灯按下开关指示灯亮，表明对应的相关工作正在进行，终止时按开关旋钮上的箭头方向旋转即关。当遇紧急情况需立刻停车，可直接断电，断电后仍须单独关掉各开关，应尽量避免出现这种情况。
6.控制屏在其上你可以控制实验的某些操作，并可以观察到旋风分离器分离的全过程。
四、实验目的
1.观察含粉尘的气流在旋风分离器内的运动状况；
2.了解旋风分离器的除尘原理；
3.了解气固分离的效率的测定以及粒级效率的测定。
五、实验原理
含尘气体由旋风分离器上部沿切线方向的长方形通道进入，形成一个绕筒体中心向下作螺旋运动的外旋流，外旋流达到器底后又形成一个向上的内旋流，内、外旋流气体旋转方向相同。在此过程中，颗粒在惯性离心力作用下被抛向器壁与气流分离，并沿壁面落入锥底排灰口。净化后的气体沿内旋流由顶部排气管排出。

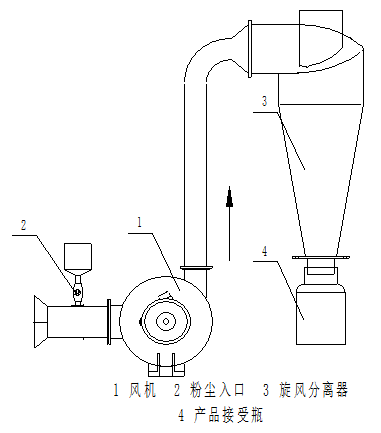

六、工艺流程图

七、实验操作步骤及注意事项
1.了解该实验的流程，称量粉尘的重量以及产品接受瓶的空瓶重量。打开电源开关再开风机开关。
2.打开粉尘入口，将粉尘加入后盖好（加料时的速度较慢可以轻轻拍打粉尘加入口外表面）；观察其在旋风分离器内的运动形态。
3.将产品接受瓶与里面的粉尘一同称重，记下所得的读数。
4.将接受瓶内的粉尘用不同目的筛将其分离，并一一称其重量，记于记录本上。用坐标纸描点即可得其粒级效率。
5.若细小的硅胶粒子无法被分离与净化气一起从顶部排气口排出，加深学生对最临界粒径的理解。
八、实验数据处理
1.将原始数据列成表格，
2.根据实验结果做出分级效率曲线、粒级效率曲线。
