電工電子分層實驗--直流穩壓電源

任務
直流穩壓電源的測試（C類）

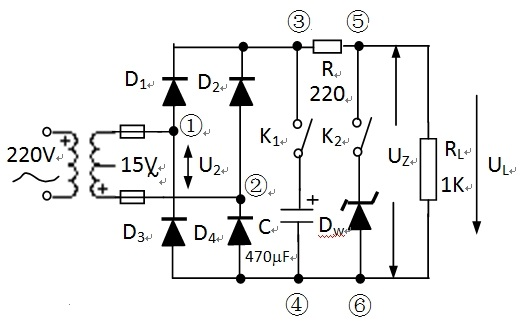

電路如圖1所示，按表1所規定的順序及內容，進行測量並記錄數據和波形。

表1直流穩壓電源測試數據

順序	項目	測試點	測量值（V）	理論值（V）	波形	電路特點
1	連上全部元件	U₁₂
		U₃₄
		U₅₆
2	斷開 D_w	U₁₂
		U₃₄
		U₅₆
3	再斷開C	U₁₂
		U₃₄
		U₅₆
4	再斷開D₁	U₁₂
		U₃₄
		U₅₆
5	再接入C	U₁₂
		U₃₄
		U₅₆
6	再接入 D₁與D_w 再斷開C	U₁₂
		U₃₄
		U₅₆

用整流二極管、三端穩壓管W7815、電容、電阻、設計一個輸出電壓為15V的直流穩壓電源。完成電路的設計，並正確連線，測試輸出電壓值並記錄。（B類）
用整流二極管、三端穩壓管W7815、集成運放、電容、電阻、可調電位器設計一個輸出電壓為15V~20V可調的直流穩壓電源。觀察其波形，並測試當輸出電壓為17V時，可調電位器的阻值。（A類）
