電工電子分層實驗--集成邏輯門的功能測試

任務：
一、完成“與非”門、“或非”門的邏輯功能測試和門控製功能實驗，應用邏輯門實現簡單的組合邏輯電路。（C類）
（1）完成TTL“與非”門74LS00的邏輯功能及輸入輸出端電平的測試，將測試結果記錄於表1中。
（2）完成CMOS“或非”門CD4001邏輯功能和門的控製功能測試，將邏輯功能測試結果記錄於表1中，記錄門控製功能實驗的輸入輸出波形。
（3）用1片TTL“與非”門74LS00芯片實現“異或”運算，並進行邏輯功能測試，將測試結果記錄於表1中。用“與非”門實現“異或”運算的邏輯表達式為：

，邏輯電路圖如圖1所示。
表1 門電路邏輯功能及“與非”門輸入輸出電平測試實驗結果

邏輯關係測試結果		輸入輸出電平測試結果
A	B	A端電平值（V）	B端電平值（V）	端電平值（V）
0	0
0	1
1	0
1	1

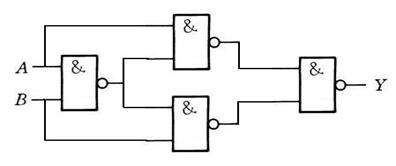

圖1用“與非”門實現“異或”運算的電路圖

二、用2片74LS00設計一個能實現“同或”運算的電路，並對電路進行邏輯功能測試，自行列表記錄邏輯功能測試結果。（B類）
三、用1片CD4001設計一個能實現“同或”運算的電路，並對電路進行邏輯功能測試，自行列表記錄邏輯功能測試結果。（A類）
